Thiết Bị Đo Kiểm Tra Sạc Xe Điện Thông Minh EVSE Cầm Tay Model PCE-EVSE KIT2 Hãng PCE Anh Quốc
Giao hàng miễn phí toàn quốc
Hỗ trợ tư vấn kỹ thuật 24/7 (cả dịp Lễ, Tết)
Bảo hành nhanh chóng khi khách hàng phản hồi
Mã sản phẩm
: PCE-EVSE-KIT2Thương hiệu
: PCE InstrumentsBảo hành
: 12 ThángGiá sản phẩm
: Liên hệ
Giá tốt hơn nơi đâu bạn thấy!
Mô Tả Thiết Bị Đo Kiểm Tra Sạc Xe Điện Thông Minh EVSE Cầm Tay Model PCE-EVSE KIT2 Hãng PCE Anh Quốc
Thiết bị kiểm tra điện trở cách điện chắc chắn/ Điện trở/ Điện trở nối đất / Trở kháng vòng lặp / Đo điện áp / Đo điện trở thấp / Kiểm tra RCD

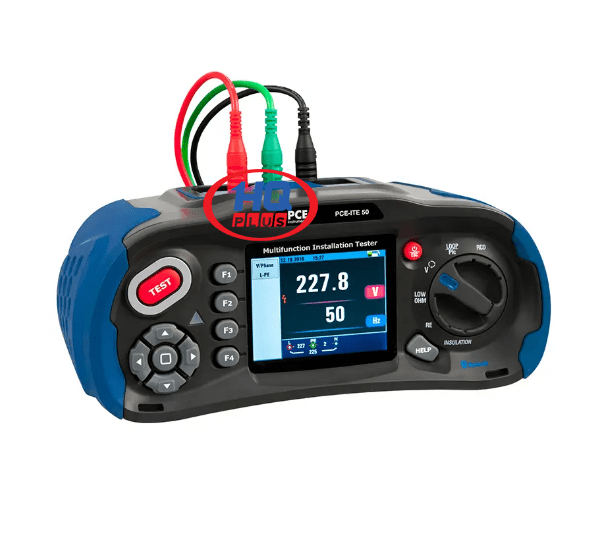

Đây là thiết bị kiểm tra lắp đặt mạnh mẽ với màn hình LCD màu TFT 3,5 inch lớn. Ngoài các chế độ đo khác nhau, thiết bị kiểm tra lắp đặt còn cung cấp các chế độ đo khác nhau như điện trở cách điện, điện trở nối đất, trở kháng vòng lặp, điện áp, đo trở kháng thấp và kiểm tra RCD với chức năng máy ảnh, khả năng ghi lại các bức ảnh phù hợp với số đo. Với trình kiểm tra cài đặt, bạn có thể đảm bảo rằng các cài đặt cố định được cài đặt an toàn và chính xác. Nhờ màn hình kép, các biểu tượng trực quan và góc nhìn cao, bạn có thể thoải mái và nhanh chóng thực hiện các phép đo của bạn với thiết bị kiểm tra lắp đặt. Với phép đo điện trở thấp của thiết bị kiểm tra lắp đặt, bạn có thể kiểm tra dây dẫn nối đất, đường ray cân bằng điện thế và dây dẫn bảo vệ xem có trở kháng thấp hay không.
Phạm vi đo để đo điện trở thấp bằng thiết bị kiểm tra lắp đặt là trong phạm vi từ 0 - 2000 Ω với độ phân giải 0,001 - 1 Ω. Có lẽ phép đo quan trọng nhất của máy thử lắp đặt là phép đo điện trở cách điện. Cáp điện được đặt dưới điện áp trong quá trình đo cách điện để phát hiện dòng điện sự cố tạo ra sự di chuyển vật liệu hoặc nhiệt. Trong hầu hết các trường hợp, những sự cố dòng điện này rất nhỏ đến mức chúng không được các thiết bị bảo vệ phát hiện và trong trường hợp xấu nhất, chúng có thể dẫn đến hỏa hoạn. Người kiểm tra lắp đặt có thể thực hiện đo lắp đặt với điện áp thử nghiệm 125V, 250V, 500V hoặc 1000V.
Dòng tải trong mỗi trường hợp là 1 mA. Thiết bị kiểm tra lắp đặt độc lập với nguồn điện lưới. Để đưa tất cả các hệ thống và mạch điện của hệ thống cung cấp điện đến một điện thế chung (tham chiếu nối đất hoặc tham chiếu điện thế) và để bảo vệ khỏi dòng điện ngắn mạch và quá điện áp, điện trở nối đất phải có trở kháng càng thấp càng tốt. Với phạm vi đo 0 ... 2000 Ω với độ phân giải 0,01 ... 1 Ω, thiết bị kiểm tra lắp đặt DT-6650 cung cấp tất cả các điều kiện tiên quyết để đo điện trở nối đất một cách có ý nghĩa.
Bộ chuyển đổi EVSE dành cho phích cắm sạc loại 1 và 2 / Mô phỏng PP và CP /
Kết nối ổ cắm Schuko / Chấp nhận trực tiếp tất cả các kết nối thông qua phích cắm trong phòng thí nghiệm

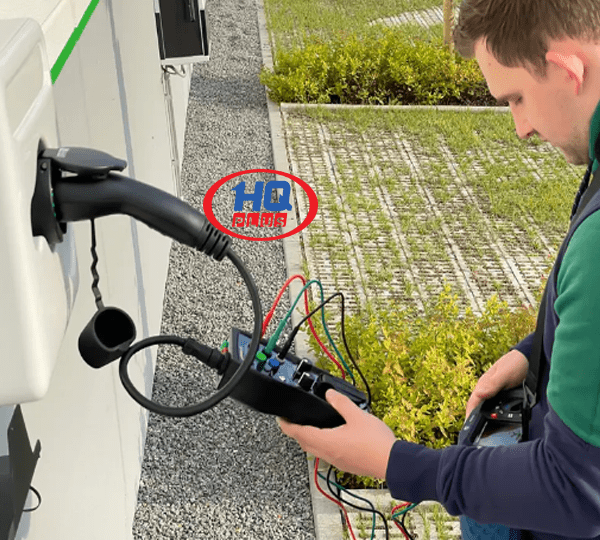

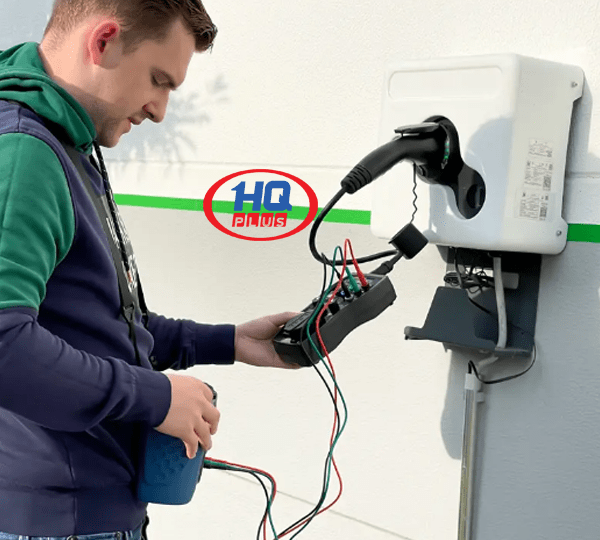

Xe điện đang đóng một vai trò ngày càng quan trọng. Một điểm quan trọng ở đây là các trạm sạc cho xe điện. Cần có các thiết bị đo đặc biệt để kiểm tra chức năng, thiết bị bảo vệ và lớp cách nhiệt của các trạm sạc được lắp đặt cố định hay còn gọi là hộp treo tường. Thông thường, các thiết bị đo đã có sẵn để thực hiện các phép đo cần thiết. Do đó, cần có bộ chuyển đổi để có thể kết nối thiết bị đo với trạm sạc.

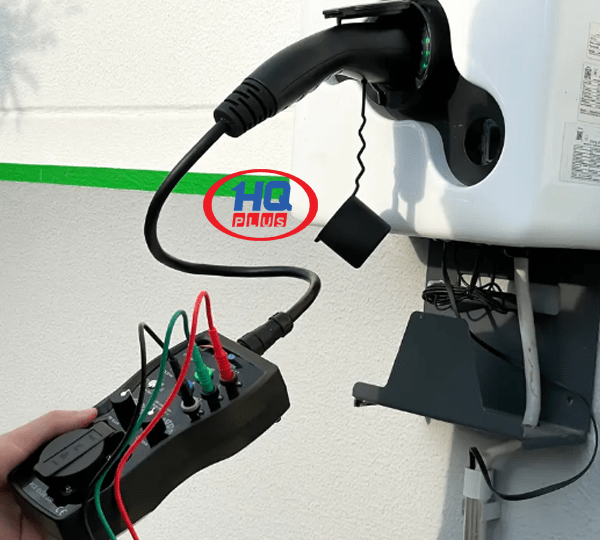

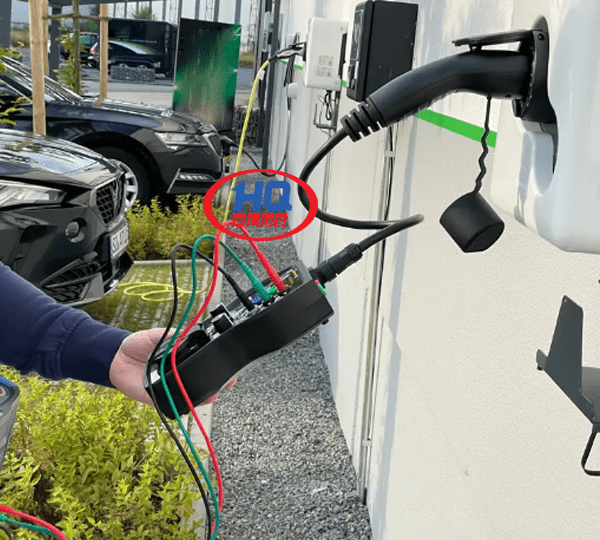

Bộ chuyển đổi EVSE được thiết kế đặc biệt cho ứng dụng này và có nhiều chức năng khác nhau. Ví dụ: tất cả các đường dây rời khỏi trạm sạc đều được xuất ra riêng lẻ thông qua phích cắm trong phòng thí nghiệm. Do đó, tất cả các dòng có thể được khai thác thông qua bộ chuyển đổi EVSE. Điều này cho phép trạm sạc được kiểm tra độ cách điện với sự trợ giúp của bộ chuyển đổi EVSE. Bộ chuyển đổi EVSE có kết nối phích cắm chống sốc. Máy kiểm tra RCD có thể được sử dụng để kiểm tra thiết bị dòng điện dư.
Cáp sạc không chỉ chứa các đường cấp điện để sạc xe điện mà còn có hai giao diện. Xe điện giao tiếp với trạm sạc thông qua đường CP (Control Pilot) và thông báo trạng thái hiện tại của xe điện. Đường PP (Phích cắm lân cận) được sử dụng để liên lạc giữa cáp sạc được kết nối và trạm sạc. Do đó, cáp sạc có thể cho trạm sạc biết nó có thể được nạp bao nhiêu ampe. Để kiểm tra cả hai chức năng, bộ chuyển đổi EVSE được trang bị bộ mô phỏng tương ứng.
Điểm Nổi Bật Của Thiết Bị Đo Kiểm Tra Sạc Xe Điện Thông Minh EVSE Cầm Tay Model PCE-EVSE KIT2 Hãng PCE Anh Quốc
- Màn hình LCD màu TFT 3,5"
- Điện trở vòng lặp LN, L-PE và N-PE
- Dòng kiểm tra FI có thể điều chỉnh
- Thẻ SD và bluetooth
- Màn hình kép
- Kiểm tra FI tốt/xấu
- Đo Ohm thấp
- Điện áp đầu cuối lên tới 1000 V
- Túi vận chuyển đi kèm khi giao hàng
- Kết nối trực tiếp cho hộp treo tường
- Bộ chuyển đổi với phích cắm sạc loại 1 và loại 2
- Kiểm tra dây dẫn PE
- Ổ cắm Schuko tích hợp
Thông Số Kỹ Thuật Của Thiết Bị Đo Kiểm Tra Sạc Xe Điện Thông Minh EVSE Cầm Tay Model PCE-EVSE KIT2 Hãng PCE Anh Quốc
| Máy đo kiểm tra lắt đặt PCE-ITE 50 | |||||
|
Kiểm tra cách ly |
|||||
|
Điện áp đầu cuối |
Phạm vi đo |
Độ phân giải |
Sự chính xác |
Tải dòng điện |
Dòng điện ngắn mạch |
|
125V (0...10%) |
0,125 ... 4 MΩ |
0,001MΩ |
± (2% + 10 chữ số) |
1-mA @ 125 kΩ cuối cùng |
<= 1-mA |
|
4.001 ... 40 MΩ |
0,01MΩ |
± (2% + 10 chữ số) |
|||
|
40,01 ... 400 MW |
0,1MΩ |
± (4% + 5 chữ số) |
|||
|
400,1 ... 1000 MW |
1MΩ |
± (5% + 5 chữ số) |
|||
|
250V (0...10%) |
0,125 ... 4 MΩ |
0,001MΩ |
± (2% + 10 chữ số) |
1-mA @ 250 kΩ cuối cùng |
<= 1-mA |
|
4.001 ... 40 MΩ |
0,01MΩ |
± (2% + 10 chữ số) |
|||
|
40,01 ... 400 MW |
0,1MΩ |
± (3% + 2 chữ số) |
|||
|
400,1 ... 1000 MW |
1MΩ |
± (3% + 2 chữ số) |
|||
|
500V (0...10%) |
0,125 ... 4 MΩ |
0,001MΩ |
± (2% + 10 chữ số) |
1-mA @ 500 kΩ cuối cùng |
<= 1-mA |
|
4.001 ... 40 MΩ |
0,01MΩ |
± (2% + 10 chữ số) |
|||
|
40,01 ... 400 MW |
0,1MΩ |
± (3% + 2 chữ số) |
|||
|
400,1 ... 1000 MW |
1MΩ |
± (4% + 5 chữ số) |
|||
|
1000V (0...10%) |
0,125 ... 4 MΩ |
0,001MΩ |
± (3% + 10 chữ số) |
1-mA @ 1 MΩ cuối cùng |
<= 1-mA |
|
4.001 ... 40 MΩ |
0,01MΩ |
± (2% + 10 chữ số) |
|||
|
40,01 ... 400 MW |
0,1MΩ |
± (3% + 2 chữ số) |
|||
|
400,1 ... 1000 MW |
1MΩ |
± (4% + 5 chữ số) |
|||
|
Ohm thấp |
|||||
|
Phạm vi đo |
Độ phân giải |
Sự chính xác |
Tối đa. điện áp hở mạch |
Bảo vệ quá tải |
|
|
2.000 Ω |
0,001 Ω |
± (1,5% + 30 chữ số) |
5,8V |
250 Vrms |
|
|
20,00 Ω |
0,01 Ω |
± (1,5% + 3 chữ số) |
5,8V |
250 Vrms |
|
|
200,0 Ω |
0,1 Ω |
± (1,5% + 3 chữ số) |
5,8V |
250 Vrms |
|
|
2000 Ω |
1 Ω |
± (1,5% + 5 chữ số) |
5,8V |
250 Vrms |
|
|
Máy kiểm tra tính liên tục |
|||||
|
Phạm vi đo |
Độ phân giải |
Tối đa. điện áp hở mạch |
Bảo vệ quá tải |
Dòng điện ngắn mạch |
|
|
2000 Ω |
0,01 Ω |
5,8V |
250 Vrms |
>= 200-mA |
|
|
Điển trở kháng vòng lặp |
|||||
|
L-PE (Hi-Amp): Tải dòng điện 4.0 A |
|||||
|
Phạm vi đo |
Độ phân giải |
Sự chính xác |
|||
|
0,23 ... 9,99 Ω |
0,01 Ω |
± (4% + 4 chữ số) |
|||
|
10,0 ... 99,9 Ω |
0,1 Ω |
± (4% + 4 chữ số) |
|||
|
100 ... 999 Ω |
1 Ω |
± (4% + 4 chữ số) |
|||
|
L-PE (không ngắt): Tải dòng điện 15-mA |
|||||
|
Phạm vi đo |
Độ phân giải |
Sự chính xác |
|||
|
0,23 ... 9,99 Ω |
0,01 Ω |
± (5% + 6 chữ số) |
|||
|
10,0 ... 99,9 Ω |
0,1 Ω |
± (5% + 6 chữ số) |
|||
|
100 ... 999 Ω |
1 Ω |
± (5% + 6 chữ số) |
|||
|
LN: Tải dòng điện 4.0 A |
|||||
|
Phạm vi đo |
Độ phân giải |
Sự chính xác |
|||
|
0,23 ... 9,99 Ω |
0,01 Ω |
± (4% + 4 chữ số) |
|||
|
10,0 ... 99,9 Ω |
0,1 Ω |
± (4% + 4 chữ số) |
|||
|
100 ... 999 Ω |
1 Ω |
± (4% + 4 chữ số) |
|||
|
Kiểm tra RCD |
|||||
|
RCD (Trong) |
10-mA, 30-mA, 100-mA, 300-mA, 650-mA, 1 A |
||||
|
Các nhân tố |
x 1/2, x1, x2, x5 |
||||
|
Độ chính xác của thời gian ngắt |
± (1% + 1 mili giây) |
||||
|
Dạng tín hiệu của dòng điện thử nghiệm |
Sin (AC), xung (DC) |
||||
|
Đặc điểm vấp ngã |
G và S |
||||
|
Thời gian phát hành |
0° hoặc 180° |
||||
|
Dải điện áp |
194 ... 260V AC (50/60 Hz) |
||||
|
Độ chính xác của phép đo hiện tại |
± (5% + 2 chữ số) |
||||
| Các loại RCD | Loại A, Loại B | ||||
|
Đo điện thế |
|||||
|
Phạm vi đo |
Độ phân giải |
Sự chính xác |
|||
|
80...500 V AC/DC |
1 V |
± (2 % + 2 chữ số) |
|||
|
Đo tần số |
|||||
|
Phạm vi đo |
Độ phân giải |
Sự chính xác |
|||
|
45...65Hz |
1 Hz |
±2Hz |
|||
|
Đo nối đất |
|||||
|
Phạm vi đo |
Độ phân giải |
Sự chính xác |
|||
|
0,00...99,99 Ω |
0,01 Ω |
± (2% + 30 chữ số) |
|||
|
100.0...999.9 Ω |
0,1 Ω |
± (2% + 6 chữ số) |
|||
|
1000...2000 Ω |
1 Ω |
± (2% + 6 chữ số) |
|||
|
Thông số chung |
|||||
|
Nguồn cấp |
8 pin AA 1,2 ... 1,5V |
||||
|
Thời gian hoạt động |
ca. 15 giờ |
||||
|
Hạng mục đo lường |
CAT III 600V |
||||
|
Lớp bảo vệ |
IP 65 |
||||
|
Hiển thị |
Màn hình LCD 3,5" (320 x 240 pixel) |
||||
|
Môi trường hoạt động |
0 ... 45°C |
||||
|
Kích thước |
24,2 x 10,5 x 14,5 cm |
||||
|
Cân nặng |
1,56 kg / 3,4 lb |
||||
| Thiết bị đo EVSE PCE-EVSE-300 | ||
| Chức năng | ||
| Kiểm tra PE (dây bảo vệ) | có sẵn, lỗi | |
| Mô phỏng PP (mã hóa cáp sạc) | mở, 13 A, 20 A, 32 A, 63 A | |
| Mô phỏng CP (đường truyền thông) | A, B, C, D, lỗi | |
| Đầu ra (chỉ dành cho mục đích thử nghiệm) | ||
| Đo kết nối | L1, L2, L3, N, PE | |
| tối đa. 250/430 V AC, 10 A | ||
| phích cắm phòng thí nghiệm | ||
| Kết nối Schuko | tối đa. 250 V AC, 10 A | |
| Cầu chì từ kết nối Schuko | cầu chì F 10 A / 250 V, 5 x 20 mm / 0,19 x 0,78" | |
| Đầu ra tín hiệu CP | ± 12 VPWM | |
| Thông số kỹ thuật khác | ||
| Điện áp đầu vào | 1 pha: 250 V AC / 3 pha 430 V AC, | |
| 50/60 Hz, tối đa. 10 A | ||
| Đầu nối cáp sạc loại 1 | Chế độ 3 sạc AC, tương thích với IEC62196-1 | |
| Loại 1 hoặc SAE J1772 có kết nối xe | ||
| (Loại 1, 5 chân, 1 pha) | ||
| Đầu nối cáp sạc loại 2 | Chế độ 3 sạc AC, tương thích với IEC62196-2 | |
| Loại 1 hoặc SAE J1772 có kết nối xe | ||
| (Loại 2, 7 chân, 3 pha) | ||
| Hạng mục đo lường | CAT II 300 V | |
| Lớp bảo vệ | IP54 | |
| Mức độ ô nhiễm | 2 | |
| Điều kiện hoạt động | 0 ... 40 °C / 32 ... 104 °F, 10 ... 85% RH, không ngưng tụ | |
| Điều kiện bảo quản | -10 ... 50 °C / 14 ... 122 °F, 10 ... 60% RH, không ngưng tụ | |
| Chiều cao làm việc tối đa | tối đa. 2000 m / 6561 ft | |
| Kích thước (chỉ cầm tay) | 277 x 109 x 63 mm / 10,9 x 4,3 x 2,4" | |
| Cân nặng | ca. 1 kg / 2,2 lb | |

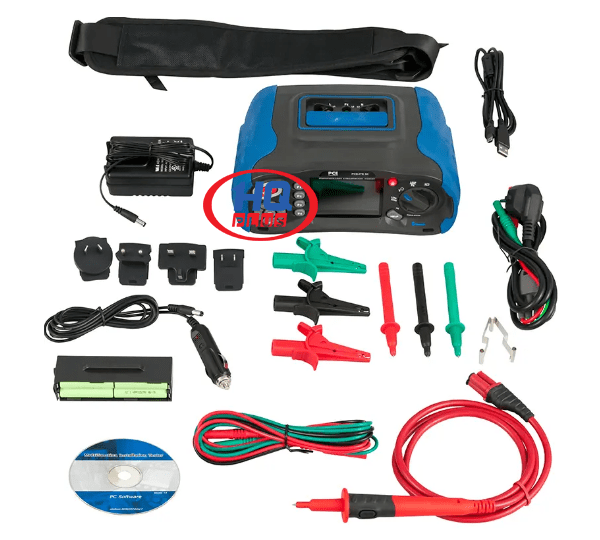

Phạm Vi Giao Hàng Của Thiết Bị Đo Kiểm Tra Sạc Xe Điện Thông Minh EVSE Cầm Tay Model PCE-EVSE KIT2 Hãng PCE Anh Quốc

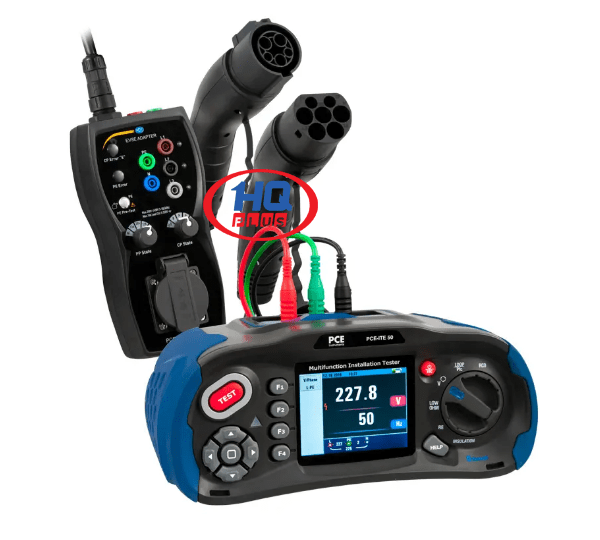

Thiết bị đo EVSE PCE-EVSE-KIT2
1 x Bộ chuyển đổi EVSE PCE-EVSE 300
1 x Bộ kiểm tra lắp đặt PCE-ITE 50
1 x Loại phích cắm cáp sạc 1
1 x Loại phích cắm cáp sạc 2
1 x Túi vận chuyển
1 x Hướng dẫn sử dụng
1 x Dây đo
1 x Hộp vận chuyển
