Ampe Kìm Kiểm Tra Xe Điện Thông Minh EVSE Model PCE-DC 9V Hãng PCE Anh Quốc
Giao hàng miễn phí toàn quốc
Hỗ trợ tư vấn kỹ thuật 24/7 (cả dịp Lễ, Tết)
Bảo hành nhanh chóng khi khách hàng phản hồi
Mã sản phẩm
: PCE-DC 9EVThương hiệu
: PCE InstrumentsBảo hành
: 12 ThángTình trạng
: Hàng Mới 100%Giá sản phẩm
: Liên hệ
Giá tốt hơn nơi đâu bạn thấy!

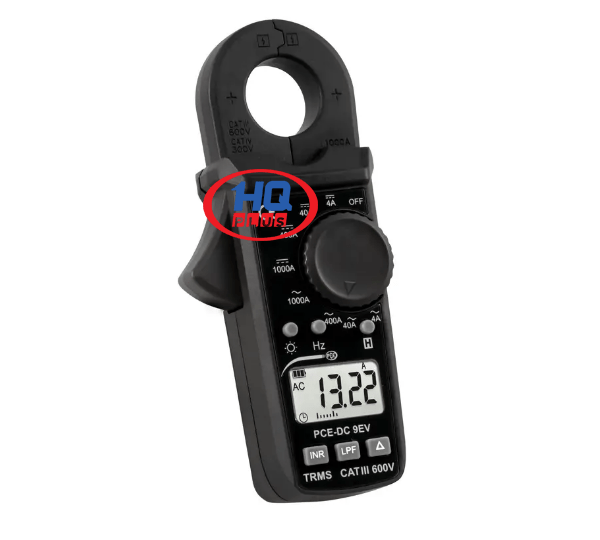

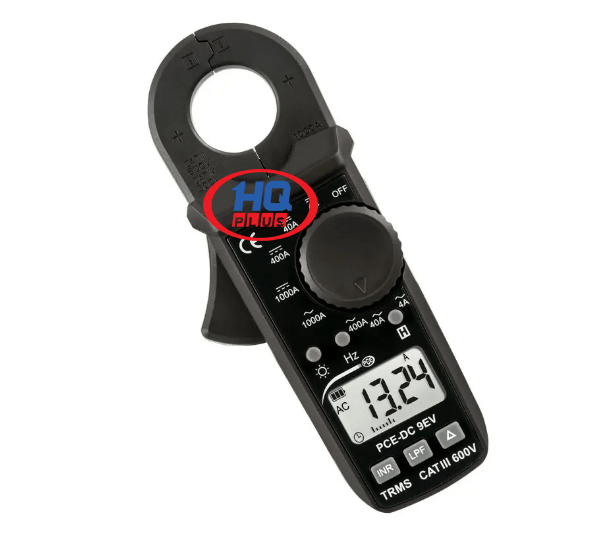

Mô Tả Ampe Kìm Kiểm Tra Xe Điện Thông Minh EVSE Model PCE-DC 9V Hãng PCE Anh Quốc
Ampe Kìm đo EVSE có dải đo 0 ... 1000 A AC/DC / Đo tần số
Thiết kế nhỏ gọn / Đo dòng điện khởi động / Sẵn sàng sử dụng ngay /

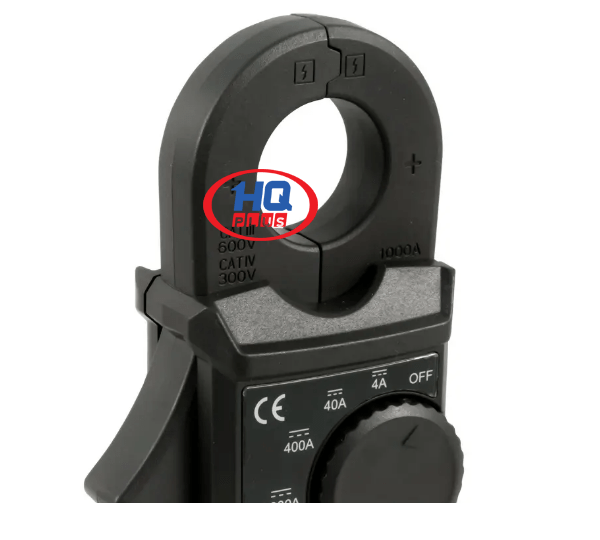

Độ mở kẹp rộng 25 mm / Tùy chọn có chứng nhận ISO

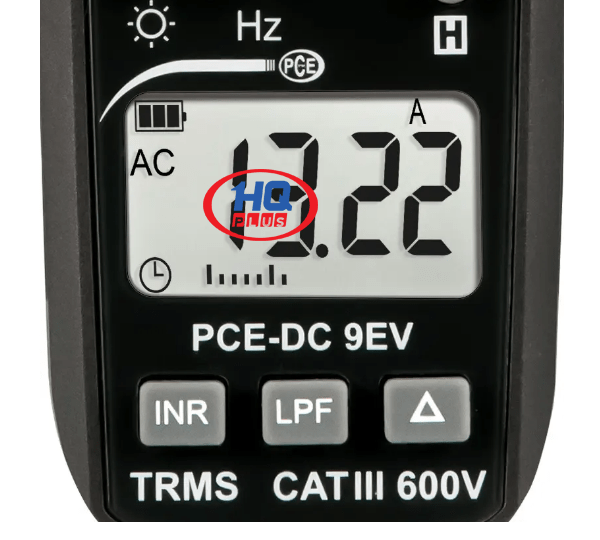

Ampe kìm đo EVSE là dụng cụ dùng để xác định chính xác dòng điện. Với đường kính kẹp dòng điện là 25 mm và phạm vi đo 0…1000 A AC/DC, đồng hồ kẹp đảm nhiệm phần lớn tất cả các nhiệm vụ đo lường. Việc đo dòng điện được thực hiện bằng cảm ứng với ampe kìm. Điều này có nghĩa là các đối tượng thử nghiệm cần đo không cần phải tắt trước. Bằng cách này, dòng điện có thể được đo trong quá trình hoạt động. Giá trị đo được hiển thị bằng số và đồ họa bằng biểu đồ thanh. Thiết kế nhỏ gọn của ampe kìm cũng giúp thiết bị đo có thể dễ dàng cất gọn trong túi làm việc.

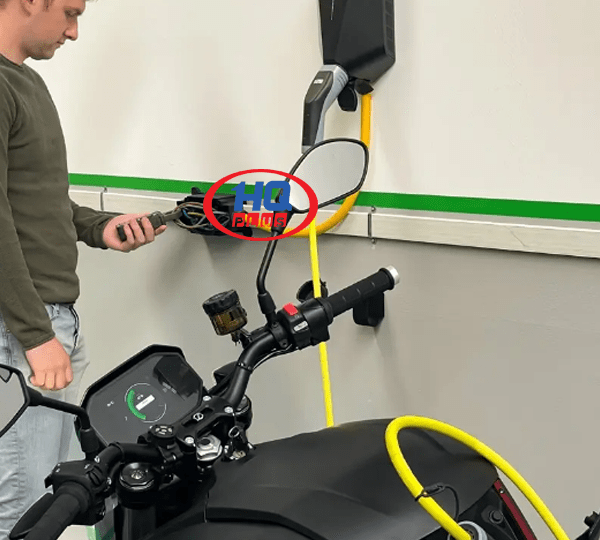

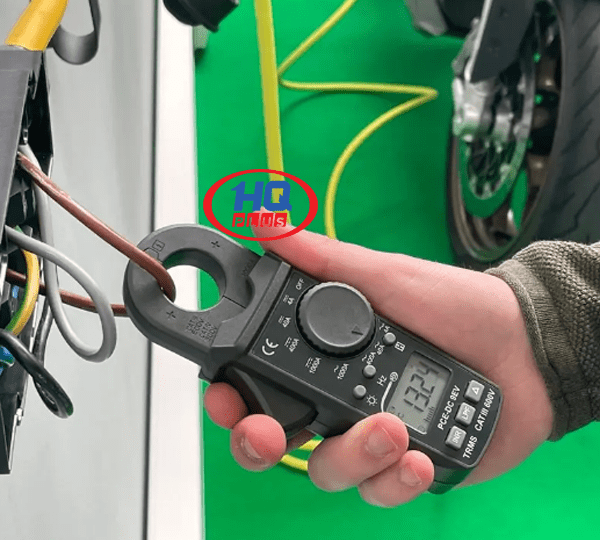

Xe điện đang đóng một vai trò ngày càng quan trọng. Do đó, điều quan trọng là phải biết dòng điện trong đường dây. Hộp treo tường của xe điện có thể được giám sát ở mặt sơ cấp và thứ cấp bằng thiết bị đo EVSE. Đồng hồ kẹp cũng có thể được sử dụng trong các xưởng để kiểm tra xe điện. Có thể kiểm tra dòng điện khởi động của động cơ điện hoặc dòng điện trên bo mạch bằng đồng hồ kẹp.
Ngoài chế độ đo thông thường, thiết bị đo EVSE còn có thể đo dòng điện khởi động. Việc đo dòng điện khởi động bằng đồng hồ kẹp là đặc biệt cần thiết khi khởi động động cơ, chẳng hạn như hệ thống thông gió, để loại trừ các nguồn lỗi có thể xảy ra. Ngoài ra, ampe kìm còn có chức năng lọc thông thấp. Chức năng này có thể được sử dụng để xác định dòng điện ở dải tần số thấp. Dòng điện có tần số lên đến 1 kHz được đo bằng kẹp dòng điện. Ví dụ, đồng hồ kẹp được sử dụng để đo dòng điện của loa tầm trung thấp (loa trầm).
Kẹp đo EVSE để đo EV – tính năng đặc biệt dành cho xe điện và xe hybrid
Liên quan đến các phương tiện cơ giới, chữ viết tắt EV là viết tắt của xe điện, có nghĩa là các phương tiện sử dụng động cơ điện. Đối với các phép đo điện trong xe có động cơ thông thường và chạy bằng điện, kẹp dòng điện phải phù hợp để đo dòng điện một chiều và nó phải nhỏ gọn và chắc chắn nhất có thể vì không gian thường rất hạn chế.
Ngược lại với các phương tiện thông thường có động cơ đốt trong, các phương tiện truyền động bằng điện yêu cầu điện áp và cường độ dòng điện cao hơn nhiều đối với các thiết bị tiêu thụ điện bổ sung mạnh mẽ. Vì lý do này, các mức điện áp khác nhau được sử dụng trong xe điện và xe hybrid, trong khi ở xe chạy bằng dầu diesel và xăng thông thường, tất cả người tiêu dùng thường được cung cấp điện qua pin 12 volt (hoặc 24 volt). Do đó, kẹp dòng điện để đo trên xe điện và xe hybrid phải có khả năng đo chính xác cả mức dòng điện thấp, ví dụ như đèn chiếu sáng xe, bộ điều chỉnh cửa sổ và màn hình buồng lái, cũng như mức dòng điện cao dọc theo hệ thống truyền động điện.
Tùy thuộc vào thiết kế của kẹp đo EVSE, kết quả đo dòng điện một chiều có thể bị ảnh hưởng ở mức độ lớn hơn hoặc ít hơn bởi từ hóa trước đó và bởi các đường khác nằm gần điểm đo. Sẽ thuận lợi hơn nếu kẹp dòng điện tự động bù đắp điều này bằng cách kiểm tra độ lệch hoặc có thể đơn giản đặt về 0 trước khi đo DC thực tế.

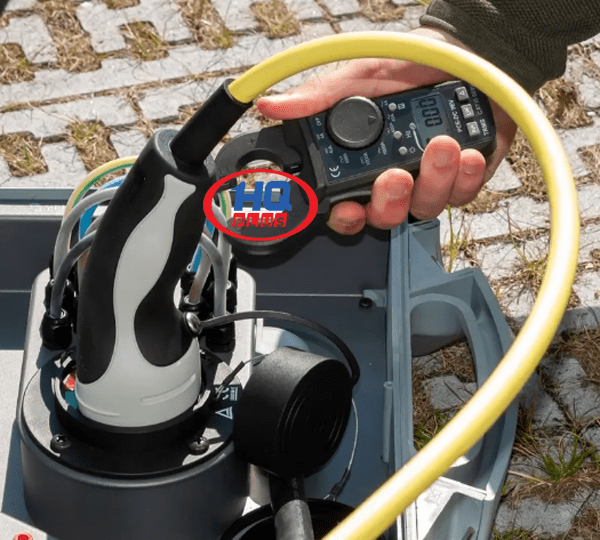

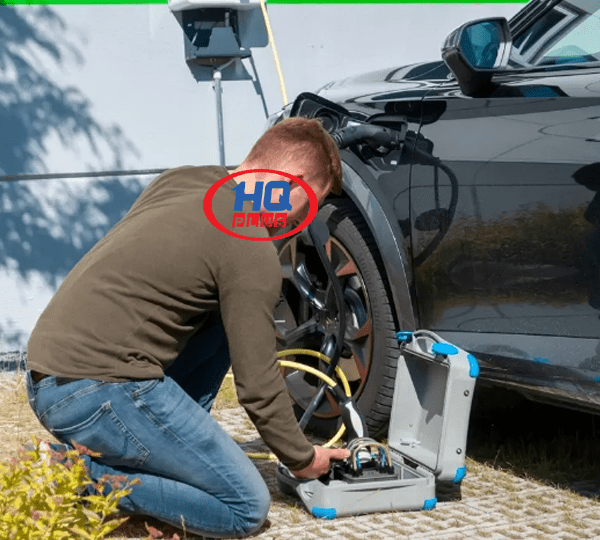

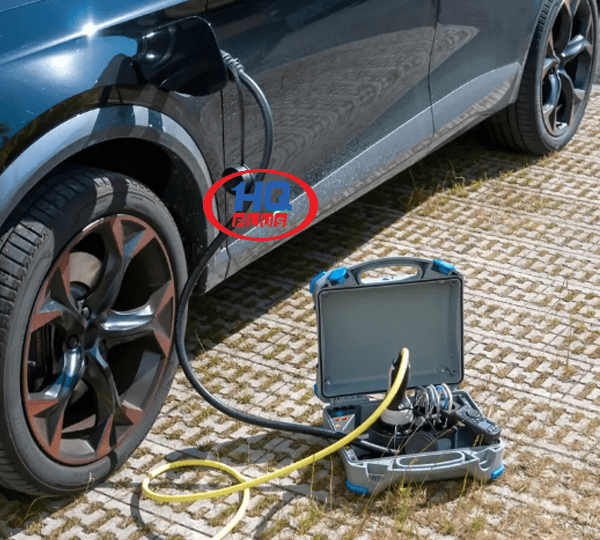

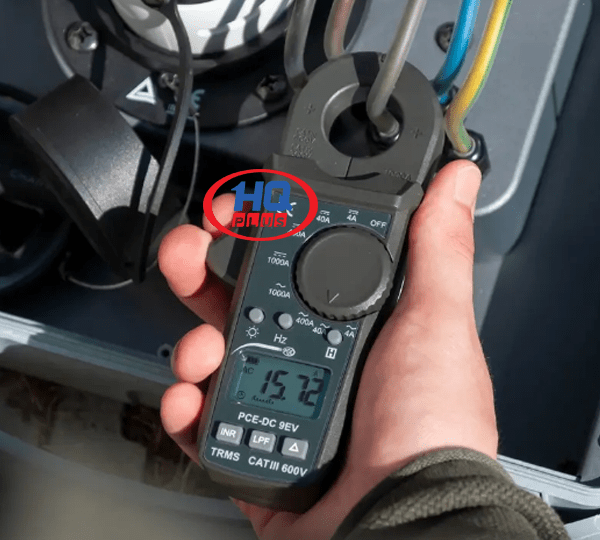

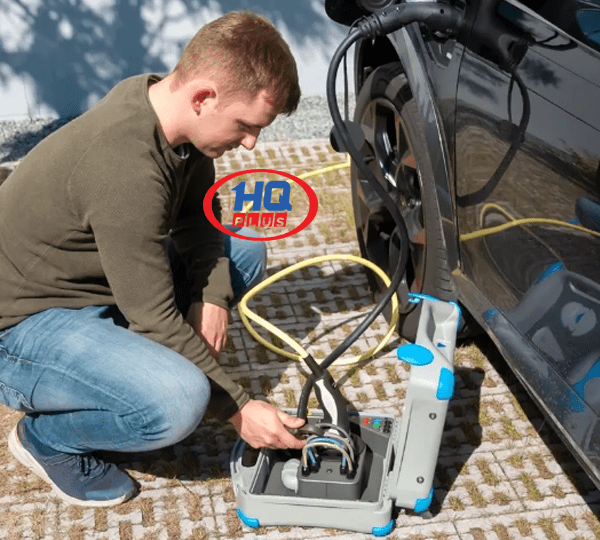

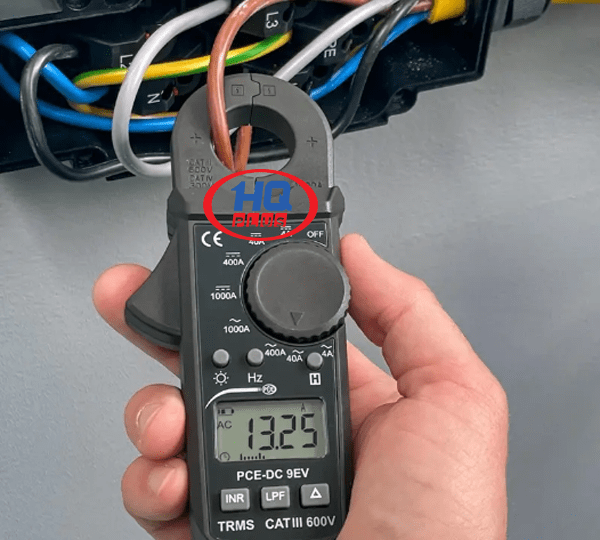

Vì dòng điện xoay chiều từ nguồn điện chủ yếu được sử dụng để sạc pin của xe điện nên các bộ chuyển đổi được lắp đặt trong xe để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều. Thời gian sạc cần thiết phụ thuộc vào cả trạm sạc và trang bị của xe điện. Trong trường hợp cáp sạc, cũng như trong trường hợp các loại cáp khác có đầu nối, các dây riêng lẻ không thể tiếp cận được một cách tự do. Để có thể đo từng dây riêng lẻ bằng kẹp dòng điện trong quá trình sạc, có sẵn các bộ chuyển đổi đặc biệt. Ví dụ: có những trường hợp đo mà cáp sạc được kết nối và được kết nối với trạm sạc thông qua cáp kết nối phù hợp. Sau đó, kẹp đo EVSE có thể đo dòng điện xoay chiều trên các đường dây nối riêng lẻ trong hộp.
Điểm Nổi Bật Của Ampe Kìm Kiểm Tra Xe Điện Thông Minh EVSE Model PCE-DC 9V Hãng PCE Anh Quốc
- Đo dòng điện cảm ứng
- Dải đo 0 ... 1000 A AC/DC
- Đèn nền
- Thiết kế nhỏ gọn
- Đường kính trong rộng 25 mm / 0,98"
- Đo dòng khởi động
Thông Số Kỹ Thuật Ampe Kìm Kiểm Tra Xe Điện Thông Minh EVSE Model PCE-DC 9V Hãng PCE Anh Quốc
| Dòng điện một chiều | |
| Phạm vi đo | 0 ... 4 A DC |
| Độ phân giải | 1 mA DC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số |
| Phạm vi đo | 0 ... 40 A DC |
| Độ phân giải | 10 mA DC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số |
| Phạm vi đo | 0 ... 400 A DC |
| Độ phân giải | 100 mA DC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số |
| Phạm vi đo | 0 ... 900 A DC |
| Độ phân giải | 1 A DC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số |
| Phạm vi đo | 900 ... 1000 A DC |
| Độ phân giải | 1 A DC |
| Sự chính xác* | ±2,0 % giá trị đo ± 3 chữ số |
| Bảo vệ quá tải 1000 A DC | |
| Dòng điện xoay chiều | |
| Phạm vi đo | 0 ... 4 A AC |
| Độ phân giải | 1 mA AC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số (50/60 Hz) |
| ±2,0 % giá trị đo ± 4 chữ số (40 ... 400 Hz) | |
| Phạm vi đo | 0 ... 40 A AC |
| Độ phân giải | 10 mA AC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số (50/60 Hz) |
| ±2,0 % giá trị đo ± 4 chữ số (40 ... 400 Hz) | |
| Phạm vi đo | 0 ... 400 A AC |
| Độ phân giải | 100 mA AC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số (50/60 Hz) |
| ±2,0 % giá trị đo ± 4 chữ số (40 ... 400 Hz) | |
| Phạm vi đo | 0 ... 900 A AC |
| Độ phân giải | 1 A AC |
| Sự chính xác* | ±1,5 % giá trị đo ± 3 chữ số (50/60 Hz) |
| ±2,0 % giá trị đo ± 4 chữ số (40 ... 400 Hz) | |
| Phạm vi đo | 900 ... 1000 A AC |
| Độ phân giải | 1 A AC |
| Sự chính xác* | ±2,0 % giá trị đo ± 3 chữ số (50/60 Hz) |
| ±2,5 % giá trị đo ± 4 chữ số (40 ... 400 Hz) | |
| Bảo vệ quá tải 1000 A AC | |
| TrueRMS, hệ số đỉnh lên tới 3% | |
| *Với hệ số đỉnh >2%, độ chính xác tăng thêm 2% | |
| Tần số | |
| Phạm vi đo ở 4 A AC | 1 ... 10Hz |
| Độ phân giải | 0,1 Hz |
| Dòng điện tối thiểu | 0,2 A AC |
| Sự chính xác | ±0,5 % giá trị đo được % ± 2 chữ số |
| Phạm vi đo ở 4 A AC | 10 ... 4 kHz |
| Độ phân giải | 0,1/1Hz |
| Dòng điện tối thiểu | 0,08 A AC |
| Sự chính xác | ±0,5 % giá trị đo được % ± 2 chữ số |
| Phạm vi đo ở 4 A AC | 4k ... 40 kHz |
| Độ phân giải | 1/10Hz |
| Dòng điện tối thiểu | 0,20 A AC |
| Sự chính xác | ±0,5 % giá trị đo được % ± 2 chữ số |
| Phạm vi đo ở 40 A AC | 1 ... 10Hz |
| Độ phân giải | 0,1 |
| Dòng điện tối thiểu | 1,5 A AC |
| Sự chính xác | ±0,5 % giá trị đo được % ± 2 chữ số |
| Phạm vi đo ở 40 A AC | 10 ... 4 kHz |
| Độ phân giải | 0,1/1 |
| Dòng điện tối thiểu | 0,8 A AC |
| Sự chính xác | ±0,5 % giá trị đo được % ± 2 chữ số |
| Phạm vi đo ở 400 A AC | 2 ... 4 kHz |
| Độ phân giải | 0,1/1 |
| Dòng điện tối thiểu | 4 A AC |
| Sự chính xác | ±0,5 % giá trị đo được % ± 2 chữ số |
| Phạm vi đo ở 1000 A AC | 1 ... 4 kHz |
| Độ phân giải | 0,1/1 |
| Dòng điện tối thiểu | 40 A AC |
| Sự chính xác | ±0,5 % giá trị đo được % ± 2 chữ số |
| Bảo vệ quá tải 1000 A AC | |
| Dòng điện khởi động | |
| Phạm vi đo | 4 A AC |
| Dòng kích hoạt (giá trị ngưỡng) | 0,2 A AC |
| Phạm vi đo | 40 A AC |
| Dòng kích hoạt (giá trị ngưỡng) | 2 A AC |
| Phạm vi đo | 400 A AC |
| Dòng kích hoạt (giá trị ngưỡng) | 20 A AC |
| Phạm vi đo | 1000 A AC |
| Dòng kích hoạt (giá trị ngưỡng) | 200 A AC |
| Thời gian tích hợp 100 ms | |
| Bảo vệ quá tải 1000 A AC/DC | |
| Bộ lọc thông thấp dòng điện xoay chiều (LPF) | |
| Phạm vi đo | 4 A AC |
| Độ phân giải | 0,001 A AC |
| Sự chính xác | 3 % ±5 chữ số |
| Phạm vi đo | 40 A AC |
| Độ phân giải | 0,01 A AC |
| Sự chính xác | 3 % ±5 chữ số |
| Phạm vi đo | 400 A AC |
| Độ phân giải | 0,1 AC |
| Sự chính xác | 3 % ±5 chữ số |
| Phạm vi đo | 0 ... 900 A AC |
| Độ phân giải | 1 AC |
| Sự chính xác | 3 % ±5 chữ số |
| Phạm vi đo | 900 ... 1000 A AC |
| Độ phân giải | 1 AC |
| Sự chính xác | 4 % ±5 chữ số |
| Bộ lọc thông thấp đề cập đến tần số lên tới 1 kHz | |
| Thông số kỹ thuật khác | |
| Tất cả độ chính xác áp dụng trong môi trường từ 18 ... 28 ° C / 64 ... 82 ° F | |
| Đường kính trong của kẹp mét | 25 mm / 0,98" |
| Hiển thị | màn hình hiển thị LC |
| Lựa chọn phạm vi đo | thủ công |
| Nguồn cấp | 2 pin AAA 1,5 V |
| Sự tiêu thụ năng lượng | 22 mA khi tắt đèn nền |
| Tốc độ đo | 3 Hz với chế độ xem số |
| 30 Hz với biểu đồ thanh | |
| Điều kiện hoạt động | -10 ... 50 °C / 14 ... 122 °F, <85 % RH, không ngưng tụ |
| Điều kiện bảo quản | -20 ... + 60 °C / -4 ... 140 °F, <75 % RH, không ngưng tụ |
| Độ cao tối đa | 2000 m / 6561 ft |
| Kích thước | 152 mm x 66 mm x 36 mm / 5,98 x 2,59 x 1,41" |
| Cân nặng | 190 g / 6,7 oz (có pin) |

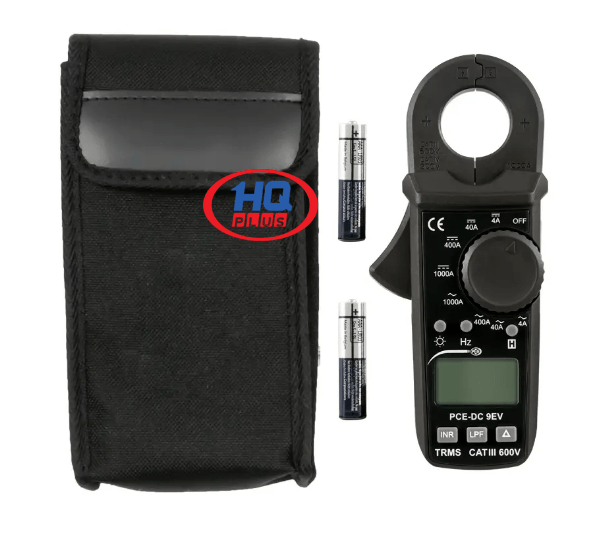

Phạm Vi Giao Hàng Của Ampe Kìm Kiểm Tra Xe Điện Thông Minh EVSE Model PCE-DC 9V Hãng PCE Anh Quốc
1 x Thiết bị đo EVSE / Kẹp đo EVSE PCE-DC 9EV
1 x Túi vận chuyển
2 x 1,5 pin AAA
1 x Hướng dẫn sử dụng
