1. Giới thiệu về Thiết Bị Phân Tích Máy Cắt Megger TM1800

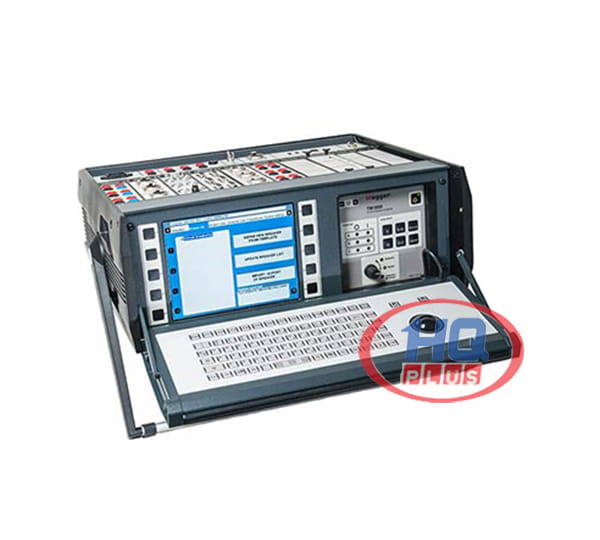

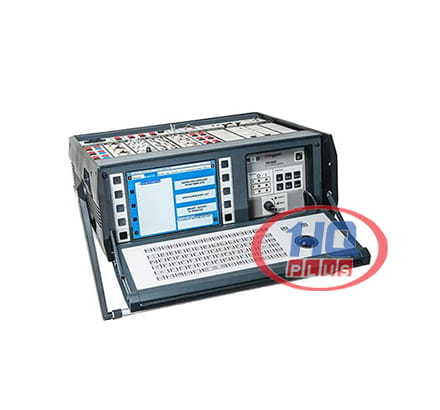

Thiết Bị Phân Tích Máy Cắt Megger TM1800™ là nền tảng công cụ để bảo trì cầu dao, dựa trên kinh nghiệm hàng thập kỷ và hàng nghìn máy phân tích cầu dao đã được phân phối. Cấu trúc mô-đun cho phép cấu hình Thiết Bị Phân Tích Máy Cắt Megger TM1800 để đo trên tất cả các loại cầu dao đã biết đang hoạt động trên thị trường thế giới.

Thiết kế chắc chắn chứa công nghệ mạnh mẽ hợp lý hóa quá trình thử nghiệm bộ ngắt mạch. Các mô-đun đo lường tinh vi cho phép tiết kiệm thời gian rất nhiều vì có thể đo đồng thời nhiều thông số, loại bỏ nhu cầu thiết lập mới mỗi lần.

Thử nghiệm DualGround™ đã được cấp bằng sáng chế sử dụng mô-đun DCM giúp thử nghiệm an toàn và tiết kiệm thời gian bằng cách giữ cho bộ ngắt mạch được nối đất ở cả hai bên trong suốt quá trình thử nghiệm. Mô-đun DCM sử dụng công nghệ đo gọi là Đo điện dung động.

Timing M/R đang sử dụng Active Interference Suppression đã được cấp bằng sáng chế để có được các giá trị PIR (Điện trở chèn trước) chính xác và đúng thời gian trong các trạm biến áp cao áp.

Bộ phần mềm thích ứng, dễ sử dụng hỗ trợ các hoạt động từ tính thời gian, chỉ cần xoay núm mà không cần cài đặt trước, đến các chức năng trợ giúp nâng cao để kết nối với đối tượng thử nghiệm. Bàn phím và màn hình 8 inch là mặt trước của giao diện người dùng cấp cao. Quy trình công việc Chọn-Kết nối-Kiểm tra hướng dẫn bạn đạt được kết quả nhanh trong ba bước. Kiểm tra được thực hiện dễ dàng hơn để tìm hiểu và thực hiện.

Hệ thống cũng cung cấp đầy đủ khả năng kết nối với mạng cục bộ, máy in, v.v.

2. Thông số kỹ thuật của Thiết Bị Phân Tích Máy Cắt Megger TM1800.

 Thiết Bị Phân Tích Máy Cắt Megger TM1800 có các thông số kỹ thuật sau:

• Thông số kỹ thuật có giá trị sau thời gian khởi động 30 phút.
• Cơ sở thời gian của hệ thống trôi 0,001% mỗi năm.
• Thông số kỹ thuật có thể thay đổi mà không cần thông báo.

Môi trường

• Lĩnh vực ứng dụng: Dùng trong trạm biến áp cao thế và môi trường công nghiệp
• Nhiệt độ
  • Hoạt động: -20 ° C đến + 50 ° C (-4 ° F đến + 122 ° F)
  • Bảo quản & vận chuyển: -40°C đến +70°C (-40°F đến +158°F)
• Độ ẩm: 5% – 95% RH, không ngưng tụ

Dấu CE

• EMC 2004/108 / EC
• LVD 2006/95 / EC

Chung

• Đầu vào chính (danh nghĩa):
  • 100-240 V AC, 50/60 Hz
  • 125 - 340 V DC
• Công suất tiêu thụ 250 VA (tối đa)
• Kích thước 515 x 173 x 452 mm (20.3” x 6.8” x 17.8”)
• Trọng lượng 11.5 kg (25,4 lbs)

Mô-đun ổ cứng

• Trọng lượng 0,6 kg (1,3 lbs)
• Nhiệt độ, bảo quản -55°C đến +70°C (-67°F đến +158°F)

Đầu vào bên ngoài

• THAM GIA
• Chế độ điện áp:
  • Phạm vi đầu vào:
    • 0 - 250 V AC / DC
    • 0 - 350 V DC
  • Mức ngưỡng Người dùng có thể định cấu hình trong phần mềm theo các bước 1 V
• Chế độ liên hệ:
  • Mở mạch điện áp: 35 V DC ± 20%
  • Dòng ngắn mạch: 10 - 40 mA
  • Mức ngưỡng: 1 - 2 kΩ

Đầu ra bên ngoài

• TRIG RA
  • Thời lượng xung 1 – 999 ms, người dùng có thể định cấu hình theo các bước 1 ms
  • Chế độ điện áp
    • Điện áp mạch hở: 12 V DC ±5%
    • Điện áp ở: 0,5 A 9 V DC ±10%
    • Dòng điện ngắn mạch tối đa: 1,5 A
  • Chế độ liên lạc
    • Dòng chuyển mạch tối đa: 0,5 A ở 12 V và tải điện trở
    • Điện áp rơi ở mức 0,5 A: 4,5 V DC ±10%
    • tối đa. dòng điện ngắn mạch: 1.5A
• DRM (chỉ dành cho SDRM202 và DRM1800)
  • CẢNH BÁO
    • Rơle: Cho đèn hoặc còi
    • Cảnh báo trước khi vận hành: 0 – 999 giây, người dùng có thể định cấu hình theo từng bước 1 giây
  • Chế độ điện áp
    • Điện áp đầu ra: 12 V DC ±10%
    • Bảo vệ ngắn mạch: Cầu chì 1 A DC loại tác động nhanh (F1H250V)
  • Chế độ liên lạc
    • Dòng chuyển mạch tối đa 1 A ở 12 V và tải điện trở

Giao diện truyền thông

• USB Universal Serial Bus ver. 2.0
• Ethernet 100 base-Tx Fast Ethernet
• Màn hình ngoài: SVGA, lên tới 800 x 600 ở 24 bit màu, 32 MB SDRAM
• HMI, giao diện Người-Máy
  • CABA Local: Phần mềm phân tích cầu dao
  • Ngôn ngữ có sẵn: tiếng Anh, tiếng Pháp, tiếng Đức, tiếng Nga, tiếng Tây Ban Nha, tiếng Thụy Điển. Bộ dịch thuật có sẵn
  • Màn hình: SVGA 800x600 độ sáng cao, Màn hình cảm ứng
  • Kích thước đường chéo: 21 cm (8”)
  • Bàn phím: Trên màn hình

Modules

• Modules điều khiển
  • Chung
    • Số kênh: 3
    • Độ chính xác của cơ sở thời gian: ±0,01% giá trị đọc ±1 khoảng thời gian lấy mẫu
    • Tốc độ mẫu tối đa: 10 kHz
    • Thời gian đo:
      • 45 giây ở tốc độ lấy mẫu 10 kHz,
      • 90 giây ở tốc độ lấy mẫu 5 kHz,
      • 200 giây ở tốc độ mẫu 10 kHz sử dụng nén dữ liệu
    • Trọng lượng: 1,0 kg (2,2 lbs)
  • Công tắc không nảy
    • Dòng điện tối đa: 60 A AC/DC, xung ≤ 100 ms
    • Cầu chì: 15 A DC
    • Thời lượng: Người dùng có thể định cấu hình theo các bước 1 ms
    • Độ trễ: Người dùng có thể định cấu hình theo các bước 1 ms
  • Đo lường hiện tại
    • Dải đo: 0 – 60 A AC/DC
    • Độ phân giải: 16 bit (15 bit khi nén dữ liệu)
    • Sai số: ±2% giá trị đọc ±0,1% phạm vi
  • Đo điện thế
    • Dải đo: 0 – 250 V AC, 0 – 350 V DC
    • Độ phân giải: 20 mV (40 mV khi nén dữ liệu)
    • Sai số: ±1% giá trị đọc ±0,1% phạm vi
• Mô-đun M/R thời gian
  • Chung
    • Số kênh: 6
    • Độ chính xác của cơ sở thời gian: ±0,01% giá trị đọc ±1 khoảng thời gian lấy mẫu
    • Độ phân giải tối thiểu: 0,05 ms
    • Tốc độ lấy mẫu tối đa: 40 kHz
    • Thời gian đo:
      • 8 giây ở tốc độ lấy mẫu 40 kHz,
      • 32 giây ở tốc độ lấy mẫu 10 kHz,
      • 200 giây ở tốc độ mẫu 10 kHz sử dụng nén dữ liệu
      • Nén dữ liệu có sẵn ở tốc độ lấy mẫu lên đến 20 kHz
    • Trọng lượng 0,8 kg (1,8 lbs)
  • Thời gian của các tiếp điểm chính và điện trở
    • Điện áp mạch hở: 6 V hoặc 26 V ±10% (Chuyển đổi ở mỗi mẫu thứ hai ở tốc độ lấy mẫu từ 10 kHz trở lên.)
    • Dòng ngắn mạch: 9,7 mA hoặc 42 mA ±10%
  • Ngưỡng trạng thái
    • Chính: Đóng < 10 Ω < Mở
    • Chính và Điện trở: Chính < 10 Ω < PIR < 10 kΩ < Mở
  • Đo điện trở PIR
    • Các loại PIR được hỗ trợ: PIR tuyến tính
    • Dải đo: 10 Ω – 10 kΩ
    • Sai số: ±10% giá trị đọc ±0,1% phạm vi
• Đo điện thế
  • Dải đo: ±50 Vpeak , ±15 Vpeak , ±0.5 Vpeak
  • Độ phân giải: 16 bit
  • Độ không chính xác: ±1% giá trị đọc ±0,1% phạm vi
• Module DCM
  • Chung
    • Số kênh: 6
    • Cân nặng: 0,6 kg (1,3 lbs)
  • Đầu ra
    • Điện áp: 0 - 5 V rms AC
    • Dòng điện: 0 - 70 mA rms AC
• Analog Module
  • Chung
    • Số kênh: 3
    • Độ chính xác của cơ sở thời gian: ±0,01% giá trị đọc ±1 khoảng thời gian lấy mẫu
    • tối đa. tốc độ lấy mẫu: 40 kHz
    • Thời gian đo:
    • 35 giây ở tốc độ lấy mẫu 40 kHz,
    • 70 giây ở tốc độ lấy mẫu 20 kHz,
    • 200 giây ở tốc độ mẫu 10 kHz sử dụng nén dữ liệu
    • Điện trở đầu dò: 500 Ω – 10 kΩ ở đầu ra 10 V
    • Trọng lượng: 0,8 kg (1,8 lbs)
  • Đầu ra
    • Điện áp đầu ra: 10 V DC ±5%, 24 V DC ±5%
    • Dòng ra tối đa 30 mA
  • Đo lường hiện tại
    • Dải đo: 0 – 20 mA DC
    • Độ phân giải: 16 bit (15 bit khi nén dữ liệu)
    • Sai số: ±1% giá trị đọc ±0,1% phạm vi
  • Đo điện thế
    • Dải điện áp đầu vào: 0 – 250 V AC, 0 – 350 V DC
    • Dải đo: ±10 V DC, 0 – 250 V AC / DC
    • Độ phân giải: 16 bit (15 bit khi nén dữ liệu)
    • Sai số:
      • Phạm vi 250 V ±1% giá trị đọc ±0,1% phạm vi
      • Phạm vi 10 V ±0,1% giá trị đọc ±0,01% phạm vi
• Digital Module
  • Chung
    • Số kênh: 6
    • Các loại được hỗ trợ: Đầu dò gia tăng, RS422
    • Độ chính xác của cơ sở thời gian: ±0,01% giá trị đọc ±1 khoảng thời gian lấy mẫu
    • Tốc độ mẫu tối đa: 20 kHz
    • Thời gian đo:
      • 35 giây ở tốc độ lấy mẫu 20 kHz,
      • 70 giây ở tốc độ lấy mẫu 10 kHz,
      • 200 giây ở tốc độ mẫu 10 kHz sử dụng nén dữ liệu
    • Trọng lượng: 0,7 kg (1,5 lbs)
  • Đầu ra
    • Điện áp: 5 V DC ±5% hoặc 12 V DC ±5%
    • Dòng ra tối đa: 200 mA
  • Đầu vào kỹ thuật số
    • Phạm vi: ±32000 xung
    • Độ phân giải: 1 xung
    • Không chính xác: ±1 xung
• Timing Aux Module
  • Chung
    • Số kênh: 6
    • Độ chính xác của cơ sở thời gian: ±0,01% giá trị đọc ±1 khoảng thời gian lấy mẫu
    • tối đa. tốc độ lấy mẫu: 20 kHz
    • Thời gian đo:
      • 35 giây ở tốc độ lấy mẫu 20 kHz,
      • 70 giây ở tốc độ lấy mẫu 10 kHz,
      • 200 giây ở tốc độ mẫu 10 kHz sử dụng nén dữ liệu
    • Trọng lượng 0,8 kg (1,8 lbs)
• Chế độ điện áp
  • Dải điện áp đầu vào: 0 – 250 V AC, 0 – 350 V DC
  • Ngưỡng trạng thái: ±10 V
  • Độ không chính xác: ± 0,5 V
  • Chế độ liên lạc:
    • Điện áp mạch hở: 25 – 35 V
    • Dòng ngắn mạch: 10 – 30 mA
    • Ngưỡng trạng thái: Đóng < 100 Ω, Mở > 2 kΩ
• Printer Module
  • Chung
    • Loại máy in: Máy in nhiệt
    • Loại giấy: Nhiệt 114 mm
    • Nhiệt độ bảo quản và vận chuyển: -20°C đến +60°C (-4°F đến +140°F)
    • Trọng lượng 0,8 kg (1,8 lbs)

3. Đặc điểm của Thiết Bị Phân Tích Máy Cắt Megger TM1800.

Một số đặc điểm và tính năng của  Thiết Bị Phân Tích Máy Cắt Megger TM1800:

• Thiết kế dựa trên mô-đun - TM1800 có thể định cấu hình người dùng từ chín mô-đun khác nhau
• Được tích hợp trong PC với phần mềm CABA Local - kiểm tra nâng cao với các kế hoạch kiểm tra cầu dao được xác định trước (mẫu), xem và phân tích đo lường tại chỗ
• Thử nghiệm DualGround™ sử dụng mô-đun DCM - tăng độ an toàn với cả hai mặt của cầu dao được nối đất
• Kiểm tra nhanh chóng và dễ dàng - Chọn-Kết nối-Kiểm tra quy trình làm việc và giao diện người dùng cấp cao
• Kết quả đồ họa để giải thích nhanh - đo thời gian và chuyển động, dòng điện cuộn dây
• Giao diện truyền thông USB và Ethernet - để sao lưu nhanh, kết nối mạng LAN và tùy chọn máy in
• CABA Win - để phân tích dữ liệu nâng cao, giao diện cơ sở dữ liệu và lưu trữ dữ liệu thử nghiệm chung
