Thiết Bị Kiểm Tra Trở Kháng Của PIN Nhỏ Hơn 7000AH Megger BITE2 And BITE2P

Thiết Bị Kiểm Tra Trở Kháng Của PIN Nhỏ Hơn 7000AH Megger BITE2 And BITE2P

1. Giới thiệu về Thiết Bị Kiểm Tra Trở Kháng Của PIN Nhỏ Hơn 7000AH Megger BITE2 And BITE2P.

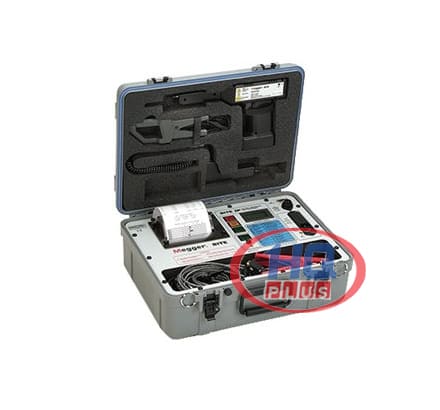

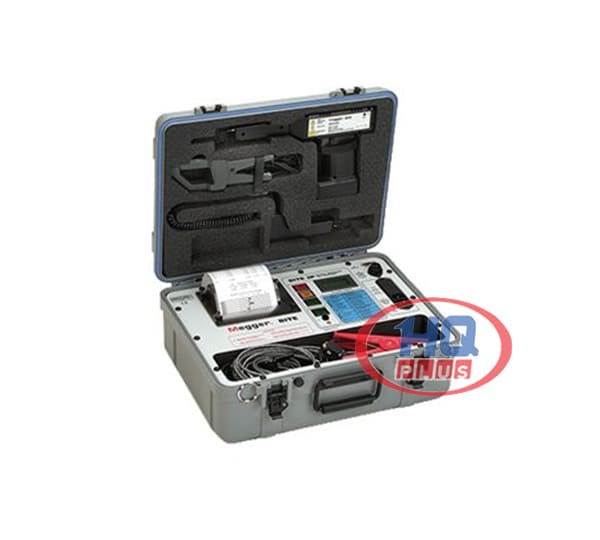

Thiết bị kiểm tra trở kháng pin BITE2 và BITE2P xác định tình trạng của pin chì-axit và niken-cadmium lên đến 7000 Ah. Một bộ tính năng nâng cao đã được phát triển bao gồm các tính toán Đạt / Cảnh báo / Không đạt dựa trên giá trị cơ sở do người dùng nhập, các chức năng in nâng cao và hơn thế nữa. Vỏ của BITE2P bao gồm cả máy phát và hộp đựng cho tất cả các phụ kiện tiêu chuẩn và một số phụ kiện tùy chọn, trong một bộ tất cả trong một. BITE2 và các phụ kiện của nó nằm gọn trong một hộp vải chắc chắn có dây đeo vai.

Các thiết bị hoạt động bằng cách áp dụng tín hiệu thử nghiệm trên chuỗi pin khi đang trực tuyến, sau đó tính toán trở kháng dựa trên các phép đo đồng thời về dòng điện và sự sụt giảm điện áp của từng ngăn/bình. Chúng cũng đo điện áp một chiều và điện trở kết nối (dây đeo) ​​để giúp xác định tình trạng chung của toàn bộ đường dẫn điện của chuỗi pin từ tấm cực đến tấm cực.

Ngoài ra, BITE2 và BITE2P đo dòng điện gợn xoay chiều, nếu quá cao và trong một khoảng thời gian dài, có thể làm hỏng pin do làm nóng pin. (Việc tăng nhiệt độ pin lên 18ºF/10ºC sẽ giảm một nửa tuổi thọ của pin axit-chì.) Các nhà sản xuất pin thường khuyến nghị giới hạn dòng điện xoay chiều là 5A cho mỗi 100 Ah dung lượng pin. Phép đo đầu tiên mà các thiết bị thực hiện là dòng điện gợn xoay chiều nên có xu hướng.

Bộ thu BITE2 và BITE2P lưu trữ các bài đọc trong bộ nhớ trong của nó. Các phép đo này, cùng với dữ liệu bảo trì khác, chẳng hạn như nhiệt độ môi trường xung quanh và tế bào thí điểm và dòng điện gợn xoay chiều, hỗ trợ xác định tình trạng chung của hệ thống pin. Megger khuyến nghị rằng các phép đo trở kháng với BITE2 hoặc BITE2P nên được thực hiện trong chương trình bảo dưỡng pin với các bài đọc được thực hiện và ghi lại nửa năm đối với pin bị ngập nước và hàng quý đối với VRLA.

Không giống như kiểm tra chu kỳ tải liên quan đến thời gian ngừng hoạt động đáng kể và phóng điện lặp lại, việc sử dụng các thiết bị này không yêu cầu xả pin, cũng như không gây căng thẳng cho pin so với các kỹ thuật khác. Với thời gian kiểm tra dưới 15 giây cho mỗi ô và đầu nối giữa các ô, một người có thể đo dễ dàng, nhanh chóng và chính xác trở kháng bên trong ô, điện áp đầu cuối dc và điện trở kết nối giữa các ô mà không cần ngắt hệ thống pin và cũng đánh giá tình trạng bộ sạc.

Đương nhiên, mọi thứ bạn cần để thực hiện các bài kiểm tra này đều được bao gồm trong các công cụ cơ bản. Có đầy đủ các phụ kiện tùy chọn để nâng cao khả năng của BITE2 và BITE2P. Cả hai đều có khả năng tải xuống PC để giải thích dữ liệu và PowerDB, phần mềm quản lý cơ sở dữ liệu pin của Megger. Ngoài ra, BITE2P có một máy in tích hợp để xem xét bài kiểm tra đang hoạt động và cũng để lưu lại bản ghi cứng tại trang web.

2. Thông số kỹ thuật của Thiết Bị Kiểm Tra Trở Kháng Của PIN Nhỏ Hơn 7000AH Megger BITE2 And BITE2P.

Thiết Bị Kiểm Tra Trở Kháng Của PIN Nhỏ Hơn 7000AH Megger BITE2 And BITE2P có các thông số kỹ thuật sau:

• Thiết bị: BITE2 và BITE2P kiểm tra các tế bào axit-chì và niken-cadmium lên đến 7000 Ah.
• Tổng điện áp tối đa tại dây dẫn nguồn hiện tại: 275 V dc (hệ thống pin lớn hơn có thể được chia nhỏ để phù hợp với thông số kỹ thuật này)

Hệ thống điều khiển

• Cung cấp hiệu điện thế:
  • 100 đến 130 V, 50/60 Hz, tối đa 200 VA
  • 210 đến 250 V, 50/60 Hz, tối đa 200 VA
• Nguồn đầu ra hiện tại: 10 A danh nghĩa, hoạt động 50/60 Hz

Điện áp kiểm tra chuỗi pin tối đa

• 275 V dc tại các cực nguồn (phần pin nếu >275 Vdc)
• Hiển thị: Đồng hồ LCD kỹ thuật số, 0 đến 15 A
• Máy in BITE2P: Nhiệt tích hợp, với chiều rộng in 4,25 inch (110 mm)

Bộ sạc bên trong

• Cung cấp hiệu điện thế:
  • 100 đến 130 V, 50/60 Hz, 14 VA
  • 210 đến 250 V, 50/60 Hz, 14 VA
• Đầu ra:
  • 6,50 V dc @ 1,10 A sạc dc (tối đa)
  • 9,60 V dc hở mạch
• Nhiệt độ hoạt động: 50 đến 95° F (10 đến 35° C)

Người nhận

• Sự chính xác:
  • trở kháng xoay chiều 5% +1 LSD
  • điện áp dc ±(1,5% của rdg +1 LSD)
• Độ chính xác: Tốt hơn 0,5% một sigma

Dải điện áp và độ phân giải:

• 1 đến 2.500 V dc, độ phân giải 1 mV
• 2,5 đến 25,00 V dc, độ phân giải 10 mV

Phạm vi trở kháng và độ phân giải:

• 0 đến 1.000 mΩ, độ phân giải 1μΩ
• 1 đến 10,00 mΩ, độ phân giải 10μΩ
• 10 đến 100,0 mΩ, độ phân giải 0,1mΩ

Thời gian ổn định trên mỗi lần đọc: tối đa 3 giây

Phạm vi dòng điện gợn: 100 mA đến 15 A ± CT

Màn hình: LCD, 2 x 16 ký tự

Nguồn cung cấp: 4,8 V dc, 800 mAh, sạc nhanh bộ pin NiMH

• Tuổi thọ bộ pin, Sạc đầy: 5 giờ liên tục
• Điện áp thử tế bào/bình tối đa: 25 V dc giữa đầu thu và đầu dò tiềm năng

Nhiệt độ

• Hoạt động: 32 đến 105° F (0 đến 40° C)
• Bảo quản: -5 đến 130° F (-20 đến 55° C)
• Độ ẩm: 20 đến 90% RH, không ngưng tụ

Phạm vi kẹp

• CT tiêu chuẩn: Độ mở tối đa 2,0 inch (50 mm)
• CT thu nhỏ tùy chọn: Độ mở tối đa 0,5 inch (12 mm)
• RopeCTTM tùy chọn: Độ mở 6 inch (150 mm), xấp xỉ.

Tiêu chuẩn: Tuân thủ Chỉ thị EMC 2004/108/EC và Chỉ thị LVD 2006/95/EC

Kích thước

• Hệ thống điều khiển
• BITE2: 6,5 H x 14 W x 10,6 D inch (16,5 H x 35,6 W x 27 D cm)
• BITE2P: 7,5 H x 18,5 W x 14,6 D in (19 H x 47 W x 37 D cm)
• Đầu thu (hình dạng không đều): 7,25 H x 11,25 W x 2 D in. (18 H x 29 W x 5 D cm)

Trọng lượng

• Hệ thống điều khiển
• BITE2: 17 lb (7,7 kg)
• BITE2P: Riêng 18 lb (8,2 kg), 32 lb (14,5 kg) đóng gói
• Máy thu: 1,6 lb (0,7 kg)

3. Đặc điểm của Thiết Bị Kiểm Tra Trở Kháng Của PIN Nhỏ Hơn 7000AH Megger BITE2 And BITE2P.

Thiết Bị Kiểm Tra Trở Kháng Của PIN Nhỏ Hơn 7000AH Megger BITE2 And BITE2P có một số đặc điểm và tính năng sau:

• Kiểm tra trực tuyến không yêu cầu thời gian chết.
• Chức năng in ấn và bộ nhớ nâng cao.
• Tự động tính toán trở kháng và lưu trữ kết quả để xem xét tại chỗ.
• Không yêu cầu xả pin.
• Người nhận có thể tải dữ liệu được lưu trữ xuống phần mềm PowerDB để phân tích nhanh chóng, dễ dàng.
• Giảm thời gian kiểm tra: ít hơn 3 giây cho mỗi ô.
• Đo các giá trị trở kháng và điện áp một chiều cho tất cả các tế bào chì-axit và niken-cadmium lên đến 7000 Ah.
• Lưu trữ hơn 2000 bộ bài đọc trong tối đa 300 bài kiểm tra.
• Kiểm tra tình trạng bộ sạc bằng cách đo dòng điện xoay chiều.
• PowerDB LITE cho phép dữ liệu được lưu trữ và cho phép báo cáo tùy chỉnh. (lý tưởng cho các yêu cầu NERC & FERC
