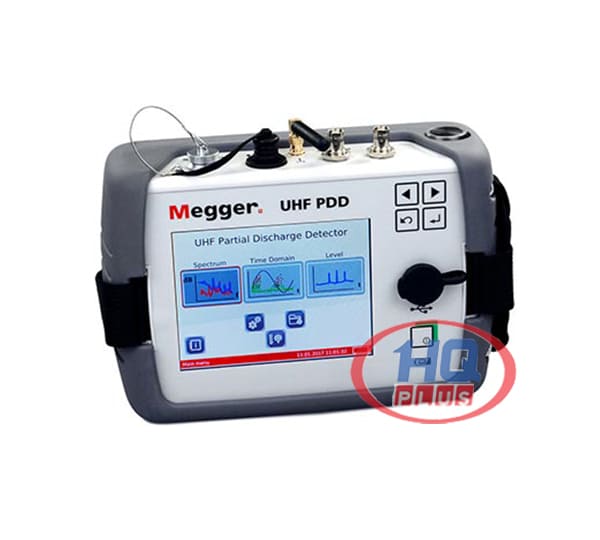

Thiết Bị Kiểm Tra Dò Tìm Phóng Điện Cục Bộ Trực Tuyến PD Cho Hệ Thống Trạm Biến Áp Model UHF PD Detector Hãng Megger

Thiết Bị Kiểm Tra Dò Tìm Phóng Điện Cục Bộ Trực Tuyến PD Cho Hệ Thống Trạm Biến Áp Model UHF PD Detector Hãng Megger

1. Giới thiệu về Thiết Bị Kiểm Tra Dò Tìm Phóng Điện Cục Bộ Trực Tuyến PD Cho Hệ Thống Trạm Biến Áp Model UHF PD Detector Hãng Megger

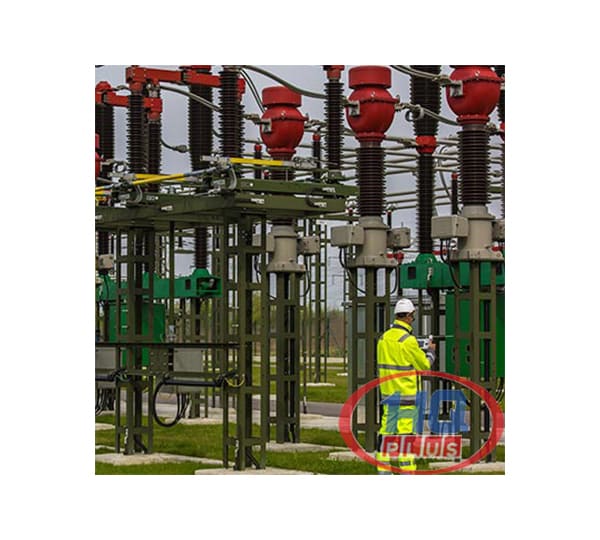

Máy dò UHF PD là công cụ lý tưởng để khảo sát nhanh chóng, không xâm lấn trong các trạm biến áp MV và HV và nên là một phần của hộp công cụ cho tất cả các nhóm bảo trì và dịch vụ. Nhờ băng thông cao, các phép đo UHF có thể đo chính xác hoạt động PD trực tuyến cục bộ ở các tần số cao hơn tần số của các nhiễu thông thường. Ngoài ra, băng thông cao cùng với hiển thị mẫu PRPD (phóng điện cục bộ phân giải theo pha), có thể phân loại các loại lỗi khác nhau. Phóng điện corona và phóng điện bề mặt có thể dễ dàng phân biệt với phóng điện cục bộ bên trong nguy hiểm, đây là một ưu điểm khác của loại công nghệ này.

Cả hai trạm biến áp MV và HV đều có thể được giám sát bằng Bộ dò UHF PD nhờ có nhiều loại cảm biến có thể được kết nối với nó. Điều này kết hợp với lợi ích độc đáo của việc tích hợp cả khả năng đo lường RF và UHF vào một thiết bị duy nhất. Các tài sản HV điển hình có thể được chẩn đoán cho phóng điện cục bộ bao gồm các đầu cuối cáp, bộ chống sét lan truyền, máy biến điện áp, bộ cách ly, v.v.

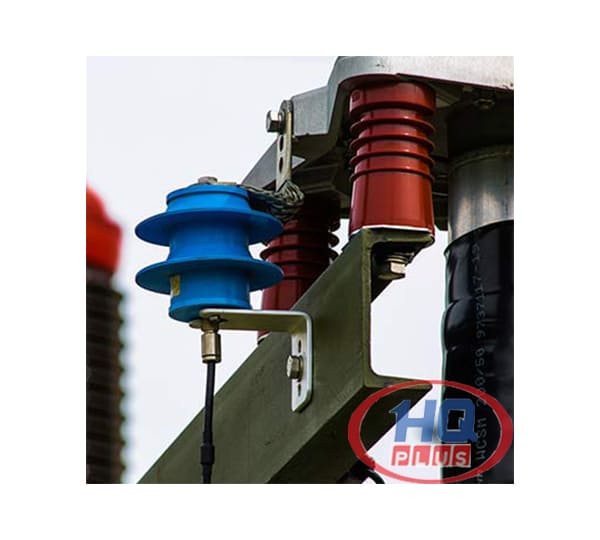

Bộ dò UHF PD tiêu chuẩn đi kèm với ăng-ten lưỡng cực để khảo sát UHF. Cảm biến điện cảm (HFCT) và điện dung (TEV) để đo cáp trung thế và thiết bị chuyển mạch có sẵn dưới dạng tùy chọn bổ sung. Một cảm biến ghép UHF PD cũng có sẵn, cung cấp các phép đo chi tiết và chính xác nhất cho các thành phần HV như đầu cuối. Cảm biến được áp dụng lên đến các hệ thống định mức 500kV.

Chức năng kênh đôi cho phép so sánh hai pha hoặc hai loại cảm biến UHF với nhau. Điều này tiếp tục làm tăng phạm vi sử dụng cho Bộ dò UHF, làm cho nó trở thành đơn vị độc đáo và tiết kiệm chi phí nhất của loại hình này.

Để có được các mẫu PRPD chính xác và đáng tin cậy, việc đồng bộ hóa với tần số nguồn là điều cần thiết. Đồng bộ hóa với bộ dò UHF PD được bảo đảm bằng cách sử dụng cảm biến đồng bộ hóa phích cắm nguồn điện tiêu chuẩn hoặc với sự trợ giúp từ cảm biến đồng bộ hóa tích hợp. Một cảm biến đồng bộ hóa bên ngoài cũng có sẵn để đảm bảo đầu dò UHFPD trực tiếp cùng pha với đối tượng thử nghiệm.

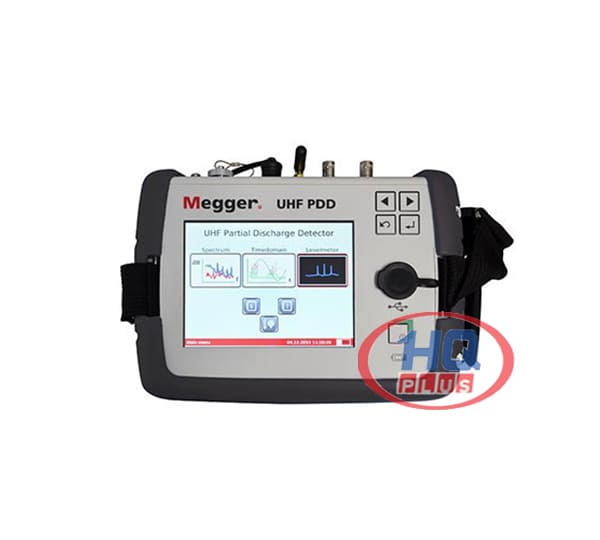

Thiết bị có thể được vận hành thông qua bàn phím giấy bạc hoặc thông qua màn hình cảm ứng màu 6 inch lớn. Các menu và cài đặt được giữ ở mức tối thiểu và người dùng được hướng dẫn trong toàn bộ quá trình đo để tăng tính dễ sử dụng. Thời gian hoạt động của thiết bị ít nhất là 10 giờ, cho phép khảo sát cả ngày.

2. Thông số của Thiết Bị Kiểm Tra Dò Tìm Phóng Điện Cục Bộ Trực Tuyến PD Cho Hệ Thống Trạm Biến Áp Model UHF PD Detector Hãng Megger

Thông số của Thiết Bị Kiểm Tra Dò Tìm Phóng Điện Cục Bộ Trực Tuyến PD Cho Hệ Thống Trạm Biến Áp Model UHF PD Detector Hãng Megger

• Dải tần số
  • UHF: 150 ... 1000 MHz
  • RF: 100 kHz ... 70 MHz
• Độ nhạy: - 90 dBm
• Màn hình: 6 inch, màn hình cảm ứng màu, 640 x 480 pixel
• Bộ nhớ trong: 10Gb
• Nguồn cấp
  • Bộ sạc: Điện áp đầu vào 100 ... 240 V, 50/60 Hz, điện áp đầu ra 12 VDC
  • Pin bên trong: Li-Ion 7,4 V / 12,25 Ah
  • Tuổi thọ pin: > 10 giờ
  • Thời gian sạc: ± 6 giờ
• Giao diện
  • Không dây (đồng bộ hóa nguồn điện):
    • 868 MHz (tiêu chuẩn)
    • 913 MHz (phiên bản Mỹ)
  • Dữ liệu: USB 2.0 (máy chủ)
• Nhiệt độ
  • Hoạt động: - 20 °C ... 50 °C
  • Bảo quản: - 30°C ... 70°C
• Độ ẩm tương đối: 93 % ở 30 °C (không ngưng tụ)
• Đánh giá IP:
  • IP65
  • IP 67 (trong trường hợp vận chuyển)
• Trọng lượng:
  • UHF PDD: 1,9 kg
  • Hộp vận chuyển: 3,8 kg
  • Tổng trọng lượng: 6,9 kg (bao gồm thiết bị, nguồn đồng bộ, bộ sạc, ăng-ten và cáp)
• Kích thước (Rộng x Sâu x Cao)
  • UHF PDD: 25 x 19 x 10 cm
  • Hộp vận chuyển: 46,5 x 28 x 34,5 cm

3. Đặc điểm của Thiết Bị Kiểm Tra Dò Tìm Phóng Điện Cục Bộ Trực Tuyến PD Cho Hệ Thống Trạm Biến Áp Model UHF PD Detector Hãng Megger

Thiết Bị Kiểm Tra Dò Tìm Phóng Điện Cục Bộ Trực Tuyến PD Cho Hệ Thống Trạm Biến Áp Model UHF PD Detector Hãng Megger có các đặc điểm và tính năng:

• Cảm biến đồng bộ sẵn có
• Kênh đôi
• Thực hiện các phép đo RF và UHF
• Đối với khảo sát trạm biến áp MV và HV
• Màn hình cảm ứng màu 6 inch
• Đo phổ, miền thời gian và mức PD
• Hộp cứng chắc chắn để lưu trữ và vận chuyển an toàn
• Bộ tạo xung sẵn có để kiểm tra độ nhạy/chức năng
