Thiết Bị Đo Điện Trở Cách Điện - Megger MIT481/2 And MIT485/2

Thiết Bị Đo Điện Trở Cách Điện - Megger MIT481/2 And MIT485/2

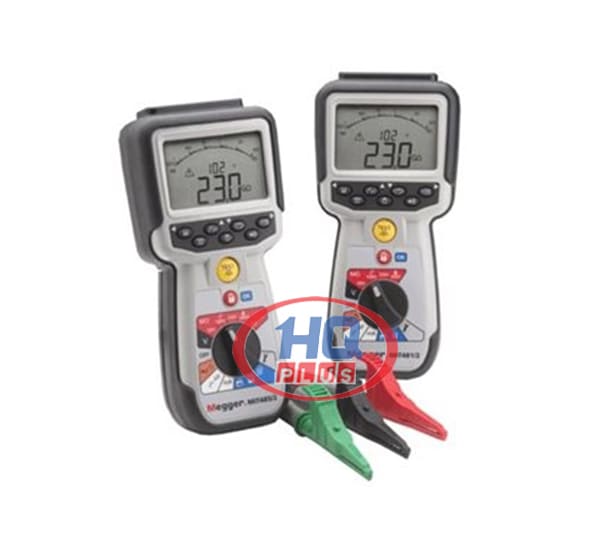

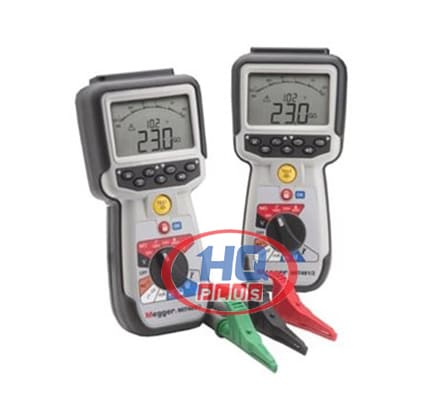

1. Giới thiệu về Thiết Bị Đo Điện Trở Cách Điện - Megger MIT481/2 And MIT485/2.

Máy kiểm tra tính liên tục và cách điện sê-ri MIT480 mk2 thay thế dải MIT480 ban đầu và được thiết kế đặc biệt cho thị trường đo kiểm Viễn thông và Cáp.

Các thiết bị mới có vỏ được thiết kế lại, giá đỡ phía sau và ngăn chứa pin 6 cell với lối vào cầu chì riêng biệt.

Tất cả các thiết bị đều được đúc khuôn để tăng khả năng bảo vệ và đạt được xếp hạng chống chịu thời tiết IP54.

2.Thông số kỹ thuật của Thiết Bị Đo Điện Trở Cách Điện - Megger MIT481/2 And MIT485/2.

Thiết Bị Đo Điện Trở Cách Điện - Megger MIT481/2 And MIT485/2 có các thông số sau: Tất cả các độ chính xác được trích dẫn là ở +20 ° C

Điện trở cách điện

• Kiểm tra điện áp: 50 V, 100 V, 250 V, 500 V
• Độ chính xác cách điện:
  • 50 Vôn    | 10 GΩ     |  ± 2% ± 2 chữ số ± 4,0% mỗi GΩ
  • 100 Vôn  | 20 GΩ     | ± 2% ± 2 chữ số ± 2.0% mỗi GΩ
  • 250 Vôn  | 50 GΩ     | ± 2% ± 2 chữ số ± 0,8% mỗi GΩ
  • 500 Vôn  | 100 GΩ   | ± 2% ± 2 chữ số ± 0,4% mỗi GΩ
• Lỗi dịch vụ: BS EN 61557-2 (2007).
  • 50V         |  ± 2.0% ± 2d,     100kΩ - 900kΩ      |  ± 10.5%
  • 100V       |  ± 2.0% ± 2d,     100kΩ - 900kΩ      |  ± 10.3%
  • 250V       |  ± 2.0% ± 2d,     100kΩ - 900kΩ      |  ± 10.3%
  • 500V       |  ± 2.0% ± 2d,     100kΩ - 900kΩ      |  ± 10.3%
• Phạm vi hiển thị Tương tự: 1 GΩ toàn thang đo
• Độ phân giải: 0,1 kΩ
• Dòng điện ngắn mạch/sạc: 2 mA +0% -50% theo EN 61557-2 (2007)
• Cách điện điện áp mạch hở: -0% + 2% ± 2 V
• Kiểm tra hiện tại: 1 mA tại phút. vượt qua giá trị cách điện đến mức tối đa là 2 mA max.
• EN61557 Phạm vi hoạt động: 0,10 MΩ đến 1,0 0GΩ
• Rò rỉ hiện tại: 10% ± 3 chữ số
• Điều khiển hẹn giờ: Đồng hồ đếm ngược 60 giây
• Lưu ý: Các thông số kỹ thuật trên chỉ áp dụng khi sử dụng dây dẫn silicon chất lượng cao

Đo

• Phạm vi liên tục: 0,01 Ω đến 1,0 MΩ
• Độ chính xác liên tục:
  • ± 3% ± 2 chữ số (0 đến 100 Ω)
  • ±5% ±2 chữ số (>100 Ω- 500 kΩ)
  • (>500 kΩ - 1 MΩ không xác định)
  • Lỗi dịch vụ: BS EN 61557-4 (2007) - ± 2.0%, 0.1Ω - 2Ω ± 6.8%
• Mở mạch điện áp: 5 V ± 1 V
• Dòng thử nghiệm: 200 mA (–0 mA +20 mA) (0,01 Ω đến 4 Ω)
• Điện trở chì: Nulling lên đến 10 Ω

Phạm vi mA

• DC:  0,0mA - 500mA: +/- 5%, +/- 2 chữ số
• AC:
  • 0,0mA - 10,0mA: không xác định
  • 10.0mA - 500mA: +/- 5%, +/- 2 chữ số
  • (15Hz - 400Hz, hình sin)

Dải điện áp

• Dải điện áp AC: 10 mV đến 600 V TRMS hình sin (15 Hz đến 400 Hz) DC: 10mV đến 600V
• Độ chính xác phạm vi Volt
  • AC: ± 2% ± 2 chữ số
  • DC: ± 2% ± 2 chữ số
  • Lỗi dịch vụ: BS EN 61557-1 (2007) - ± 2.0% ± 2d, 0V - 300Vac / dc ± 5.1%
• Dạng sóng:
  • Phạm vi không xác định: 0 - 10 mV (15 đến 400 Hz)
  • Đối với dạng sóng không phải hình sin, các thông số kỹ thuật bổ sung được áp dụng:
  • Dạng sóng không hình sin:
    • ±3% ± 2 chữ số >100 mV đến 600 V TRMS
    • ±8% ± 2 chữ số 10 mV đến 100 mV TRMS
• Vôn kế mặc định: Hoạt động ở > 25 volt ac hoặc dc trên bất kỳ phạm vi nào ngoại trừ TẮT

Tần số

• Dải đo tần số: 15 Hz - 400 Hz
• Độ chính xác đo tần số: ± 0,5% ± 1 chữ số

Điện Dung

• Dải điện dung: 0,1 nF đến 10 μF
• Độ chính xác: ± 5,0% ± 2 chữ số (1 nF-10 μF)
• Hệ số cáp: 40n F/ km đến 70nF/ km
• Đơn vị đo: 50nF/km

Kết quả lưu trữ

• Tải xuống dữ liệu:
  • Bluetooth® không dây
  • Bluetooth® Loại II
• Phạm vi: lên đến 10 m

Nguồn cấp

• Nguồn cấp:
  • 6 x 1,5 V cell loại IEC LR6 (AA, MN1500, HP7, AM3 R6HP) Kiềm
  • Có thể sử dụng các tế bào sạc lại 6 x 1,2 V NiMH
• Tuổi thọ pin: 3000 lần kiểm tra cách điện với chu kỳ hoạt động là 5 giây BẬT /55 giây TẮT @ 500 V thành 500 kΩ
• Bộ sạc (Tùy chọn): 12-15 V dc (giao diện phụ kiện)
• Kích thước 228 mm x 108 mm x 63 mm (9,00 in x 4,25 in x 2,32 in)
• Trọng lượng 800 g (1,8 lb)
• Trọng lượng (dụng cụ và hộp) 1,75 kg (3,86 lb)
• Cầu chì: Chỉ sử dụng cầu chì sứ 2 x 500 mA (FF) 1000 V 32 x 6 mm có công suất đứt cao HBC tối thiểu 30 kA. KHÔNG ĐƯỢC lắp cầu chì thủy tinh.
• Bảo vệ an toàn: Các thiết bị đáp ứng EN 61010-1 (1995) pha tới 600V với đất, Loại IV. Tham khảo các cảnh báo an toàn được cung cấp.
• EMC: Theo tiêu chuẩn IEC 61326 bao gồm sửa đổi số 1
• Hệ số nhiệt độ:
  • <0,1% mỗi °C lên đến 1 GΩ
  • <0,1% mỗi °C mỗi GΩ trên 1 GΩ

Môi trường hoạt động

• Phạm vi nhiệt độ hoạt động và độ ẩm:
  • -10 đến +55 ° C
  • 90% RH ở 40 ° C tối đa.
• Phạm vi nhiệt độ lưu trữ: -25 đến +70 ° C
• Nhiệt độ hiệu chuẩn: +20 ° C
• Độ cao tối đa: 2000 m
• Xếp hạng IP: IP 54
• Logo và nhãn hiệu Bluetooth ® là nhãn hiệu đã đăng ký
• thuộc sở hữu của Bluetooth SIG, Inc và được sử dụng theo giấy phép.

3. Đặc điểm của Thiết Bị Đo Điện Trở Cách Điện - Megger MIT481/2 And MIT485/2.

Thiết Bị Đo Điện Trở Cách Điện - Megger MIT481/2 And MIT485/2 có một số đặc điểm và tính năng sau:

• Được thiết kế cho thị trường Viễn thông và Truyền hình cáp
• Thử nghiệm cách điện lên đến 500 V và 100 GΩ trong một thiết bị cầm tay
• Kết nối 3 dây cho kết nối Đầu, Vòng và Trái đất (Mới)
• Truy cập có kiểm soát tới 500 V để tránh hư hỏng ngẫu nhiên (Mới)
• Điện áp kiểm tra cách điện có thể điều chỉnh từ 10 V đến 500 V (Mới)*
• Khả năng đo chênh lệch (Mới)
• Thiết kế vỏ mới với dây treo từ tính tùy chọn (Mới)
• Tùy chọn có thể sạc lại cho nguồn điện và sạc xe hơi (Mới)
• Phạm vi đơn, kiểm tra tính liên tục nhanh hơn từ 0,01 Ω đến 1 MΩ (Mới)
• Điện áp kiểm tra cách điện điều khiển phản hồi (Mới)
• Điện áp kiểm tra cách điện ổn định (Mới)
• Đo điện áp AC và DC 600 V Trms
• Lưu trữ kết quả thử nghiệm và tải xuống Bluetooth® *
• Phát hiện và bảo vệ mạch trực tiếp
• CAT IV 600 V và IP 54
