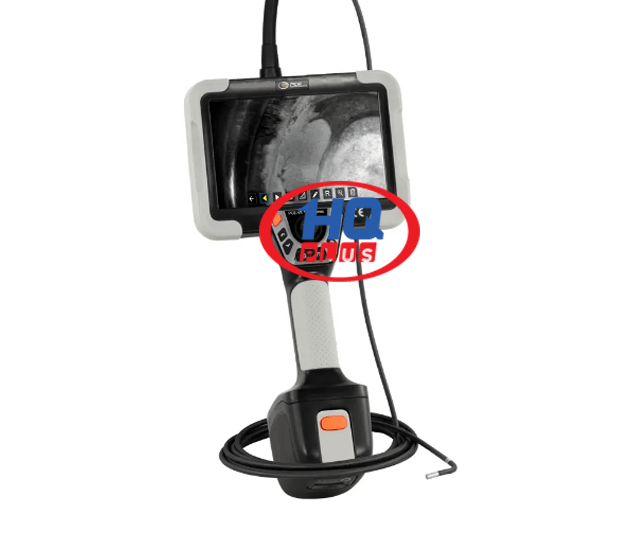

Máy nội soi quay video PCE-VE 1500-60500
Máy nội soi quay video để kiểm tra trực quan các khoang khó tiếp cận Cáp
camera dài 5 m / đường kính camera chỉ 6 mm / bố trí camera phía trước
Đầu camera 4 chiều điều khiển bằng động cơ, có thể điều khiển qua cần điều khiển / cáp camera IP67

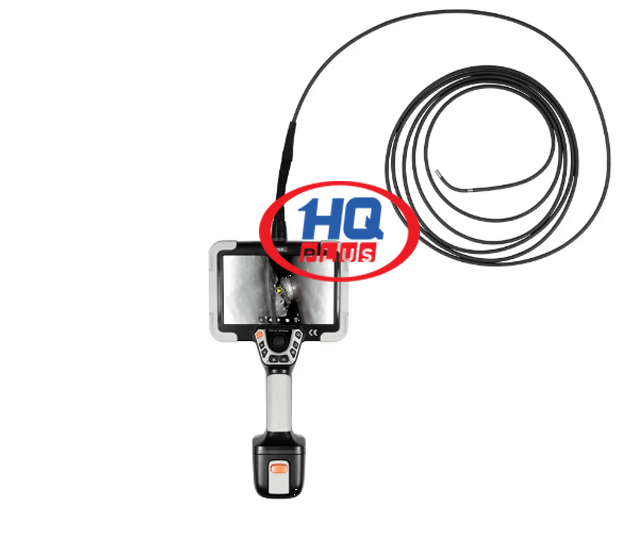

Máy nội soi PCE-VE 1500-60500 với camera có độ phân giải cao, đường kính cáp camera chỉ 6 mm và cáp camera dài 5 mét đặc biệt thích hợp để kiểm tra bên trong đường ống, tàu lớn hoặc linh kiện máy. Các chức năng thực tế để đánh dấu và chú thích các hình ảnh được chụp trực tiếp bằng màn hình cảm ứng giúp giảm đáng kể nỗ lực ghi lại tình trạng được tìm thấy sau đó.

Nếu hình ảnh kiểm tra cần được đánh giá trực tiếp tại hiện trường, việc này có thể được thực hiện nhanh chóng và dễ dàng với máy nội soi này. Thiết kế chắc chắn và mức độ bảo vệ cao IP 67 của cáp camera cho phép sử dụng ngay cả trong những điều kiện khó khăn. Camera và cáp camera thậm chí có thể được ngâm trong nước, nước muối hoặc dầu tối đa 30 phút trong quá trình kiểm tra.

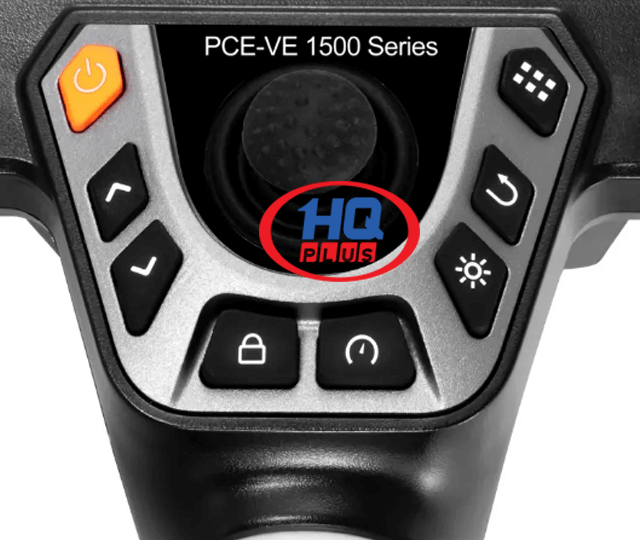

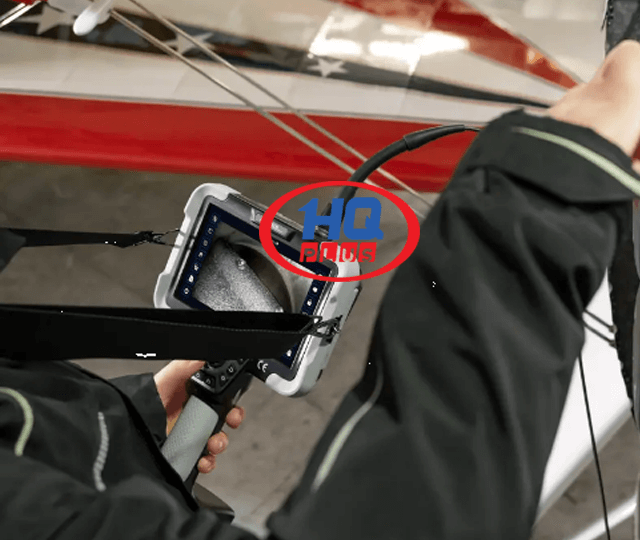

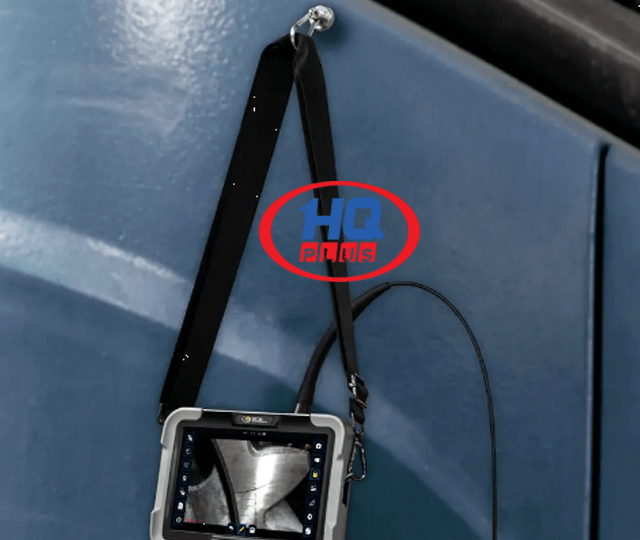

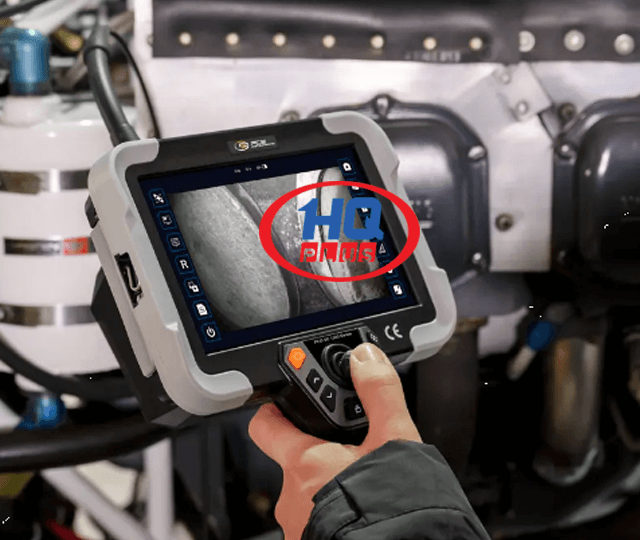

Tất cả các máy nội soi thuộc dòng này đều có thể được vận hành rất thoải mái bằng các phím chức năng, màn hình cảm ứng và cần điều khiển. Tay cầm vừa vặn và chắc chắn trong tay đến mức nút kích hoạt hình ảnh, cần điều khiển và hầu hết tất cả các phím chức năng cũng có thể được vận hành bằng cùng một tay. Tuy nhiên, tùy thuộc vào không gian có sẵn và khả năng tiếp cận của địa điểm kiểm tra, bạn cũng có thể sử dụng chân máy, giá đỡ từ tính hoặc dây đeo vai để giữ cho tay được rảnh mà vẫn có thể nhìn thấy màn hình.

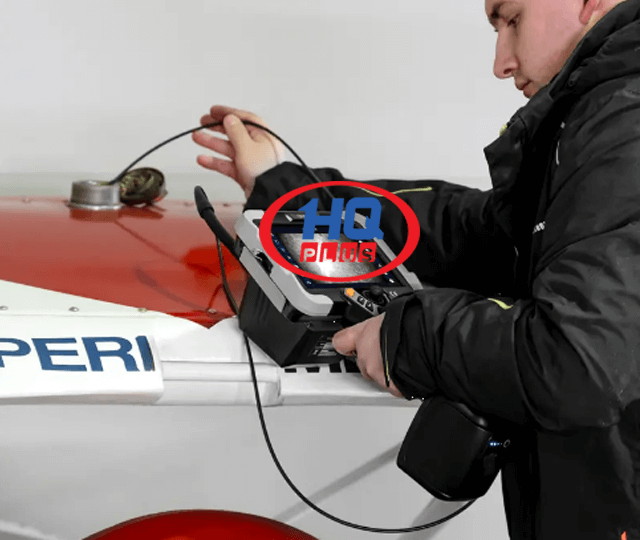

Để kiểm tra các bộ phận liên quan đến an toàn hoặc chức năng của tòa nhà, nhà máy kỹ thuật, máy móc hoặc phương tiện, máy nội soi này cung cấp khả năng mở rộng cho việc ghi lại các kiểm tra trực quan. Cả để kiểm soát chất lượng trong nhà máy sản xuất và kiểm tra thường xuyên hoặc đột xuất tại thời điểm sử dụng, chức năng đánh dấu mở rộng giúp đơn giản hóa việc tạo hình ảnh dễ hiểu cho báo cáo kiểm tra.

Các tính năng của Camera

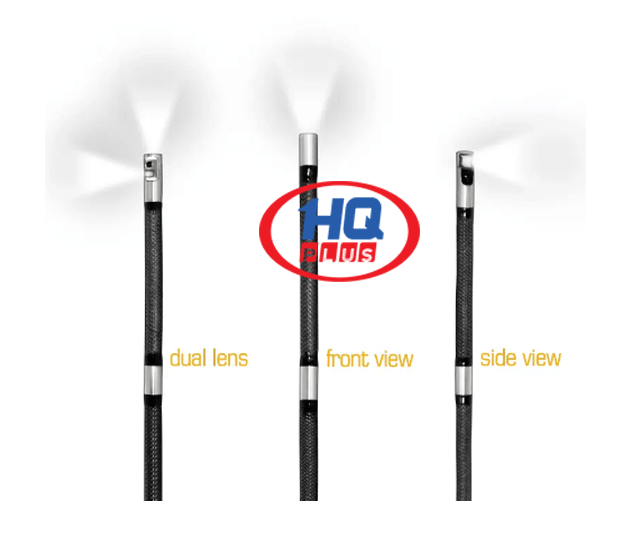

Trên máy nội soi này quay mặt về phía trước và có góc xem rất rộng 120 °. Trường nhìn có thể được chiếu sáng bằng cách bật đèn LED. Độ chiếu sáng này có thể được điều chỉnh theo môi trường theo sáu bước chỉ bằng một nút bấm để có thể nhìn thấy rõ các chi tiết. Độ phân giải cao của máy ảnh, góc xem lớn và phạm vi lấy nét từ 10 đến 100 mm mang lại hình ảnh chi tiết và có ý nghĩa.

Cáp camera

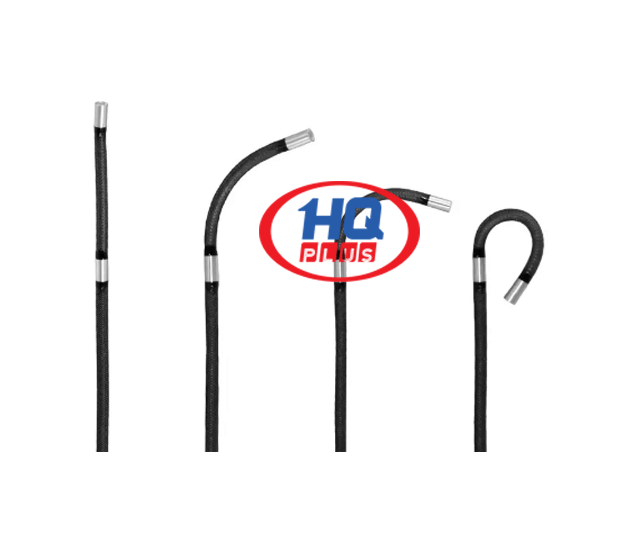

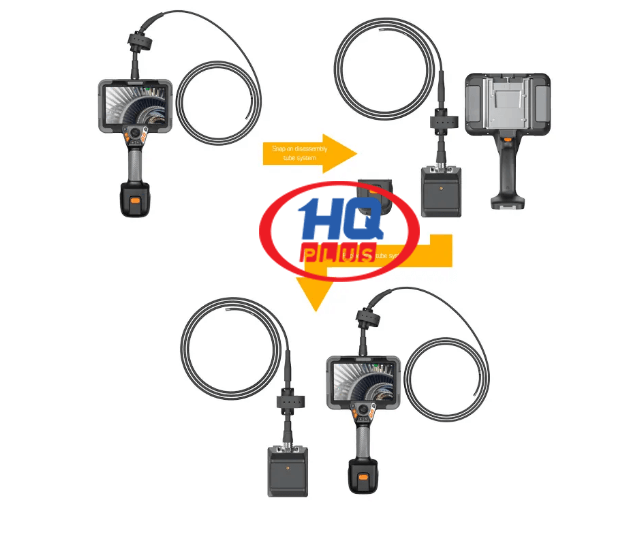

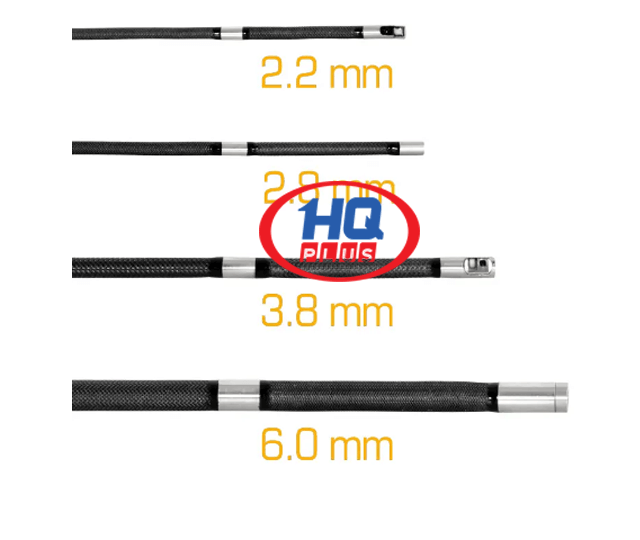

Cáp camera có đường kính 6 mm và dài 5 m. Với các kích thước này, máy nội soi rất phù hợp để kiểm tra khoảng cách xa hơn bên trong các đường ống hẹp, tua-bin lớn, tàu lớn hoặc các khoang rộng nơi đặt các lắp đặt kỹ thuật. Đầu camera được làm bằng hợp kim titan có độ bền rất cao, vỏ cáp của máy nội soi được làm bằng vonfram bện. Cáp được kết nối với bộ phận mô-tơ và thông qua bộ phận này được kết nối với bộ phận đánh giá và điều khiển. Kết nối với thiết bị cầm tay có thể được cố định và giải phóng nhanh chóng và an toàn. Đầu camera rất linh hoạt, có thể di chuyển bằng động cơ để thay đổi hướng nhìn, dài 60 mm. Để uốn cong 90 độ để thay đổi hướng nhìn, đầu camera dài 60 mm yêu cầu bán kính uốn là 50 mm. Để kiểm tra các khu vực khác của đối tượng đang được kiểm tra, cáp của máy nội soi có đầu camera thẳng chỉ cần đẩy ra xa hơn hoặc kéo ra sau.

Màn hình cảm ứng

Máy nội soi được trang bị màn hình cảm ứng 7 inch cung cấp độ phân giải hình ảnh 1920 x 1200 pixel. Các chức năng menu có thể được bắt đầu và kết thúc dễ dàng thông qua màn hình cảm ứng bằng cách sử dụng các biểu tượng ở các cạnh của hình ảnh. Để phóng to hình ảnh hiện tại, chỉ cần chạm vào nó hoặc kéo nó ra bằng hai ngón tay là đủ.

Menu chức năng

Thông qua các ký hiệu trên các phím vận hành và các biểu tượng trên màn hình cảm ứng, máy nội soi có thể được vận hành mà không cần hướng dẫn chỉ sau một thời gian ngắn, mặc dù có nhiều chức năng đặc biệt. Ví dụ: hình ảnh hiện tại có thể dễ dàng xoay 90 độ mỗi lần bằng cách nhấn vào biểu tượng tương ứng, giúp việc gán chi tiết nội dung hình ảnh trở nên dễ dàng hơn. Chức năng hình trong ảnh cho phép mở một hình ảnh khác đã được lưu trữ ngoài hình ảnh hiện tại. Bằng cách này, vị trí hiện đang được kiểm tra có thể được so sánh trực tiếp trên màn hình cảm ứng với tình huống tương tự ở nơi khác hoặc với tình trạng trong quá trình kiểm tra trước đó. Để thực hiện việc này, có thể chọn bằng cách nhấn vào xem hình ảnh trực tiếp được hiển thị lớn dưới dạng nền hay dưới dạng một phần trong hình ảnh đã lưu.

Một trong những chức năng đặc biệt của máy nội soi này là chức năng báo cáo. Hình ảnh có thể được chọn cho báo cáo và lưu dưới dạng PDF cùng với văn bản giải thích. Ngoài ra, mỗi hình ảnh đã lưu có thể được cung cấp các tem hình ảnh được xác định trước hoặc tự tạo để có thể dễ dàng gán cho đúng dự án và vị trí tương ứng hơn. Điểm đánh dấu màu, có thể dễ dàng vẽ trên hình ảnh bằng ngón tay, cho phép làm nổi bật các chi tiết một cách nhanh chóng.

Hình ảnh và video Máy nội soi không chỉ hiển thị hình ảnh trực tiếp trên màn hình mà còn có thể lưu hình ảnh và video. Hình ảnh được lưu trữ dưới dạng JPG và video ở định dạng MP4. Vị trí lưu trữ có thể được chọn giữa bộ nhớ trong, thẻ nhớ USB hoặc thẻ SD. Thông qua các điểm đánh dấu và tem hình ảnh dễ dàng chèn vào hình ảnh thông qua màn hình cảm ứng sau khi lưu, độ biểu cảm của hình ảnh có thể được cải thiện mà không cần nỗ lực nhiều.

Nguồn điện

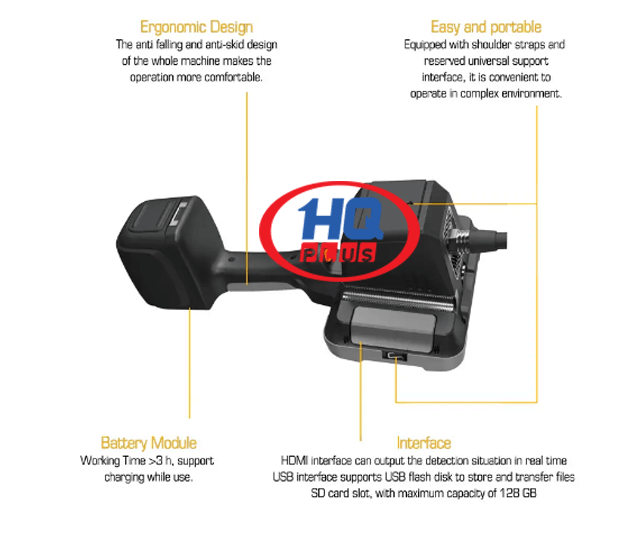

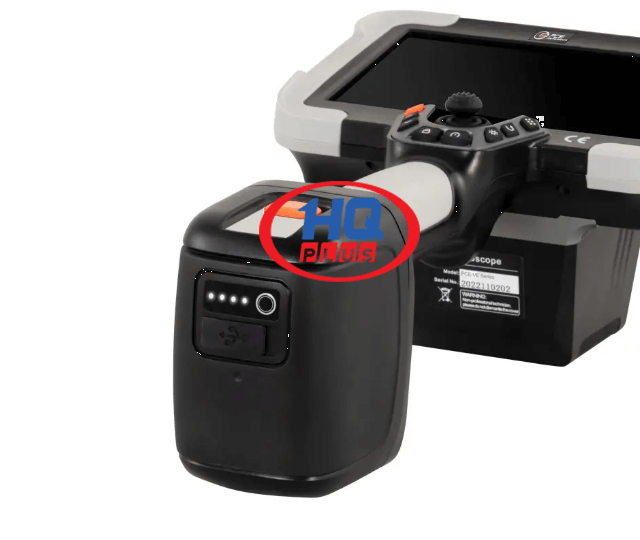

Phạm vi cung cấp của máy nội soi bao gồm hai pin sạc đặc biệt, có thể thay thế rất dễ dàng. Điều này có nghĩa là khi pin đầu tiên hết, công việc có thể được tiếp tục ngay lập tức với pin thứ hai. Nếu có sẵn thiết bị sạc tại chỗ, pin cũng có thể được sạc trong khi sử dụng máy nội soi. Dung lượng của pin sạc đầy là 6.400 mAh và cho thời gian hoạt động hơn 3 giờ hoạt động.

Phụ kiện

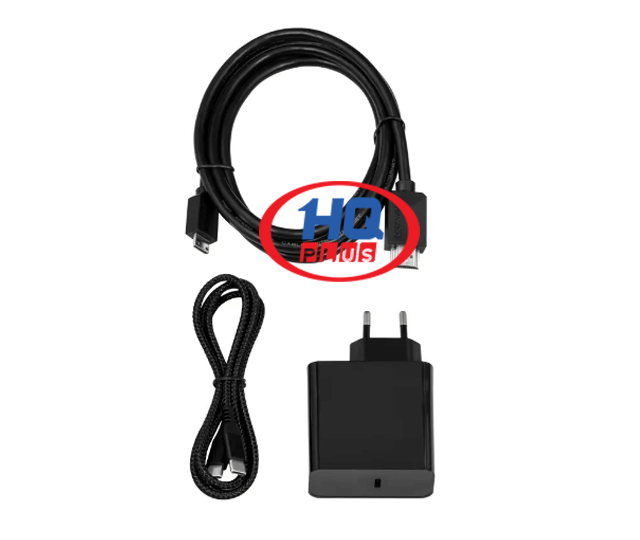

Máy nội soi PCE-VE 1500-60500 được cung cấp trong một hộp có bánh xe chắc chắn, có thể đóng chặt nhờ khóa bốn lớp và lớp phủ cao su. Ngoài máy nội soi, hộp đựng còn có tiêu chuẩn hai pin dành riêng cho thiết bị, nguồn điện phù hợp và cáp USB-C để sạc, cáp HDMI để truyền dữ liệu, thẻ nhớ SD 64 GB và đầu đọc thẻ SD có USB. cổng, cũng như dây đeo vai và tất nhiên là hướng dẫn vận hành.

Điểm Nổi Bật Máy Nội Soi Kiểm Tra Công Nghiệp Đa Năng Model Videoscope PCE-VE 1500-60500 Hãng PCE Anh Quốc

- Chiều dài cáp camera 5 m
- Đường kính camera 6 mm
- Hướng nhìn chính diện của camera
- Góc nhìn của camera 120°
- Độ phân giải camera 1 triệu điểm ảnh
- Tiêu cự 10...100 mm
- Chiều dài đầu camera uốn cong 60 mm
- Bán kính đầu camera ở góc 90° uốn cong 50 mm

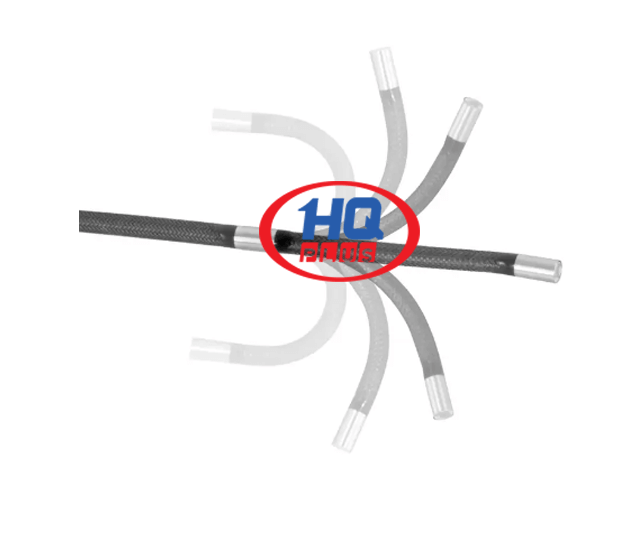

- Khớp nối 4 chiều 360 độ được cơ giới hóa với cần điều khiển

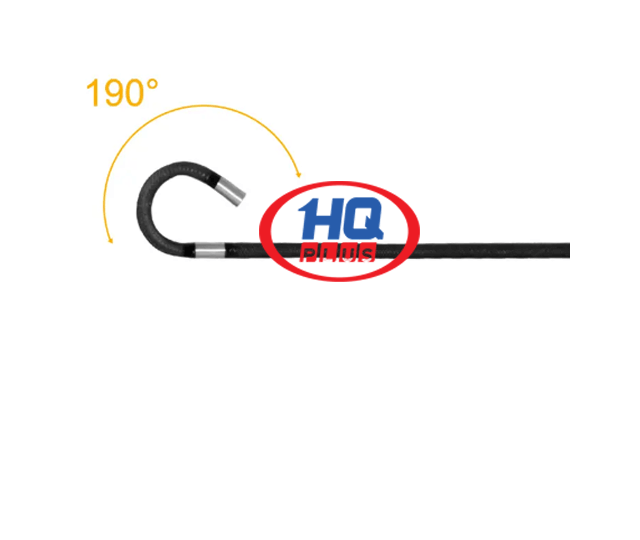

- Góc uốn lớn hơn một phần 180 độ
- Độ chiếu sáng có thể điều chỉnh của trường nhìn của camera
- Màn hình cảm ứng lớn 7 inch
- Zoom kỹ thuật số gấp tám lần
- Hình ảnh trên màn hình có thể xoay và phản chiếu
- Hình ảnh trong- chức năng hình ảnh để so sánh chi tiết
- Chức năng đánh dấu và dán nhãn

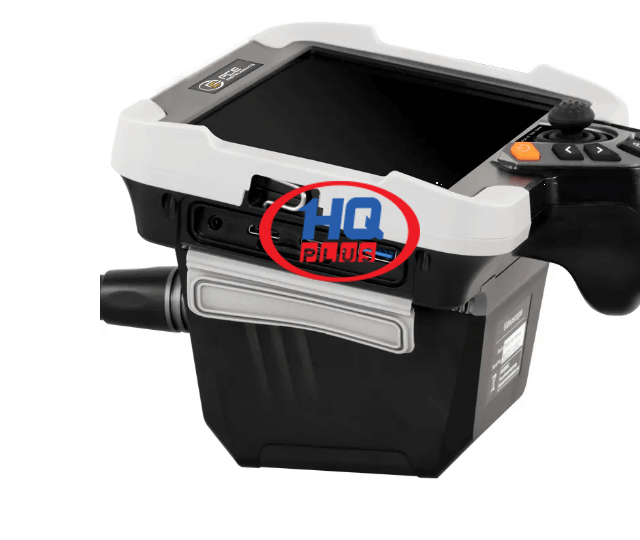

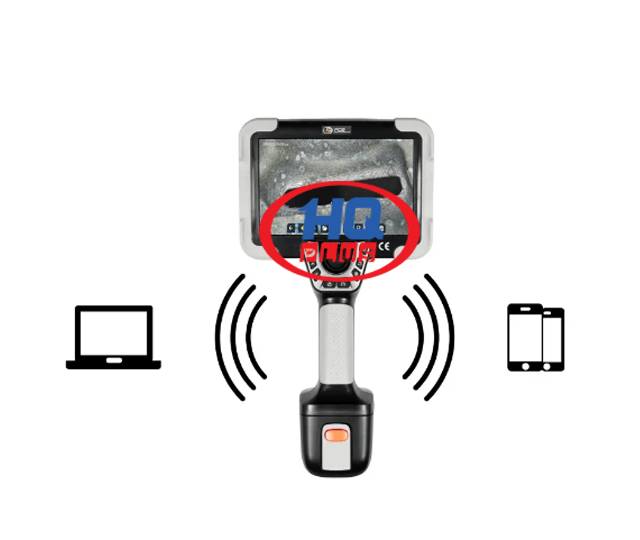

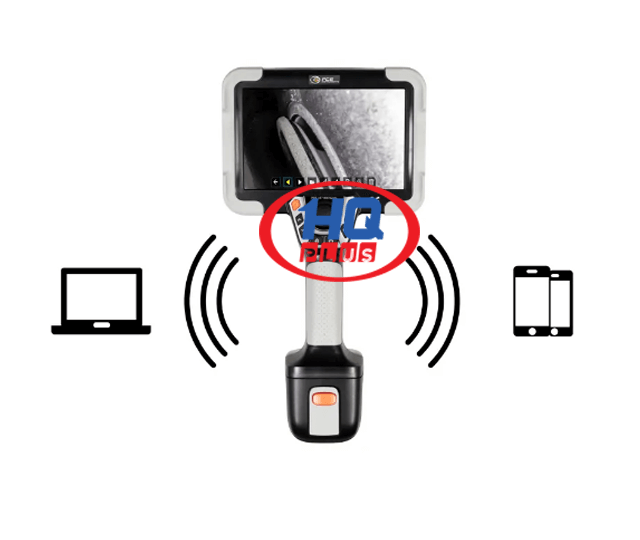

- Giao diện: USB-A, USB-C, mini HDMI, âm thanh, Wi-Fi, khe cắm thẻ nhớ SD
- Định dạng lưu trữ hình ảnh JPG, cho video MP4
- Chức năng báo cáo bằng hình ảnh và chú thích dưới dạng PDF
- Với hai pin sạc, có thể được sạc bằng bộ cấp nguồn
- Hộp lăn chắc chắn với nhiều phụ kiện phong phú

Thông Số Kỹ Thuật Máy Nội Soi Kiểm Tra Công Nghiệp Đa Năng Model Videoscope PCE-VE 1500-60500 Hãng PCE Anh Quốc

PHẠM VI GIAO HÀNG

1 x Máy nội soi PCE-VE 1500-60500
2 x Pin 7.4V 6400mAh
1 x Thẻ nhớ 64GB
1 x Cáp USB-C
1 x Cáp HDMI to Mini HDMI
1 x Đầu đọc thẻ SD 1 x
1 x Hộp đựng
1 x Sách hướng dẫn
